CNC(Z)260
DREHTISCHE

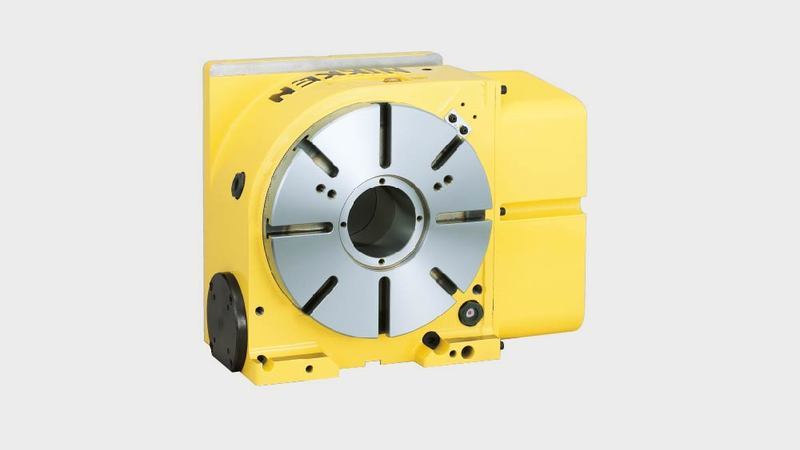

Der CNC260 ist der vielseitigste Rundtisch den NIKKEN je hergestellt hat. Dieser Tisch wird gewöhnlich auf einer großen Bandbreite vertikaler Bearbeitungszentren eingesetzt, um mit minimalen Kosten eine 4. Achse anbieten zu können.
Dieser Tisch kann mit einem pneumatischen (Standard) oder einem hydraulischen Klemmsystem installiert werden. Letzters verdreifacht praktisch das Klemmmoment bis auf enorme 1568 Nm.
Die Fähigkeit zum vertikalen oder horizontalen Einsatz je nach Anwendung macht den CNC260 zu einer hervorragenden Lösung bei der Maximierung der Verwendung Ihres Bearbeitungszentrums.
Der CNCZ260 wird standardmäßig mit einem Hochgeschwindigkeitsmotor ausgeliefert, mit dem sich Ihre Investition rasch bezahlt macht.
Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.
.jpg)
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 26.3 MB)

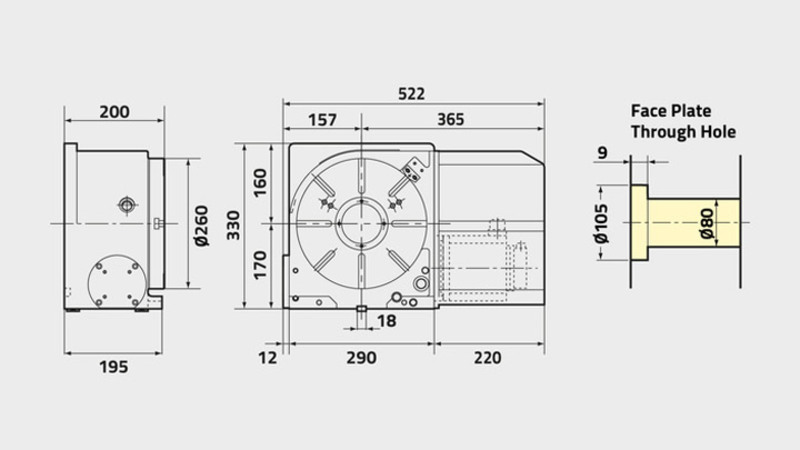

| CNC(Z)260 | |
|---|---|
| Planscheibendurchmesser [Ø mm] | 260 |
| Tischserie / Typ | Standard |
| Standardmotorausrichtung (Option linksseitig erhältlich) | Rechts |
| Durchmesser der Spindelbohrung [Ø mm H7] | 80 |
| Anzahl der Spindeln | 1 |
| Spitzenhöhe [mm] | 170 |
| T-Nutenbreite [mm] | 12 |
| Klemmsystem | Pneum./Hydr. |
| Klemmmoment [Nm] | 588/1568 |
| Trägheitsmoment an der Motorwelle [kg m² x 10³] | 0.33 |
| Servomotor [min-1] | αiF4·3000 |
| kleinstes Inkrement [Grad] | 0.001 |
| Drehgeschwindigkeit [min-1] | 25.0 (50.0) |
| Untersetzungsverhältnis | 1/120 (1/60) |
| Teilungsgenauigkeit [s] | 20 |
| Teilungsgenauigkeit Ultrapräzision [s] | - |
| Nettogewicht [kg] | 115 |
| max. zulässiges Werkstückgewicht senkrecht [kg] | 175 |
| max. zulässiges Werkstückgewicht waagrecht [kg] | 350 |
| max. zulässige Axiallast [N] | 42480 |
| max. zulässige Axiallast [FxL Nm] | 1442 |
| max. zulässige Axiallast [F x L Nm] | 2320 |
| max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | 50 |
| Max. Trägheitsmoment [kg m²] | 3.2 (1.6) |
| Antriebsmoment [Nm] | 192 (153) |
