DIE ULTIMATIVE LÖSUNG FÜR ANTI-VIBRATION

08/04/2020

Bei jedem Zerspanungsprozess entstehen durch die wechselnden Kräfte bei der Spanbildung Vibrationen. Diese intermittierenden Kräfte und das unverkennbare Schneidgeräusch können sich besonders beim unterbrochenen Zerspanungsprozess des Fräsens bemerkbar machen. Wenn die Vibrationen zu stark auftreten und keine Maßnahmen ergriffen werden, um sie zu kontrollieren oder zu beseitigen, wird die Genauigkeit des Werkstücks, die Oberflächengüte und die Standzeit des Werkzeugs beeinträchtigt werden.

Der NIKKEN Major Dream ist die ultimative Lösung, wenn es um Antivibration und Schwingungsdämpfung geht.

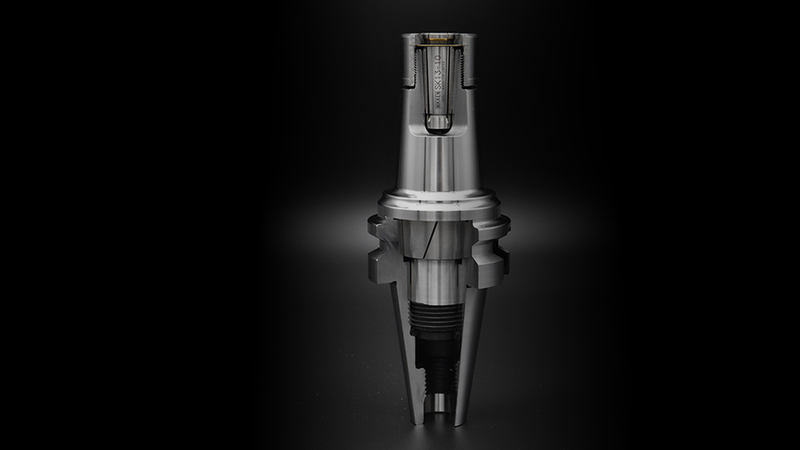

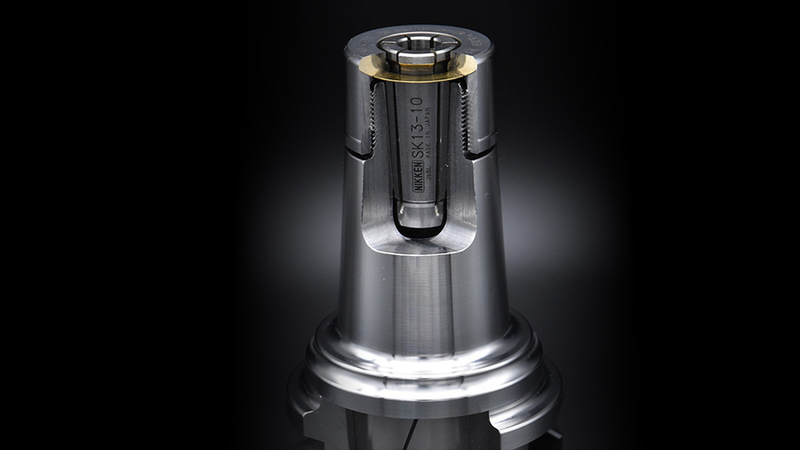

Der NIKKEN Major Dream wurde speziell für eine unvergleichliche Leistung bei Anwendungen vom schweren Fräsen bis hin zur Dünnwandbearbeitung entwickelt. Das Geheimnis der NIKKEN Major Dream-Lösung liegt in ihrem internen geteilten Kegel. Dieses clevere Konzept entsteht während des Fertigungsprozesses, indem der federbelastete geteilte Kegel in eine spezielle Aussparung im Werkzeugschaftkörper gepresst wird. Als Ergebnis enthält die gesamte Baugruppe nun ein präzises vorgespanntes internes Federsystem. Dadurch ist Major Dream in der Lage, die von der Schneide ausgehenden Vibrationen, die durch den Werkzeughalter übertragen werden, zu dämpfen und effektiv zu absorbieren, was zu unübertroffenen Oberflächengüten, Zykluszeiten und wesentlich längeren Werkzeugstandzeiten führt. 

NIKKENs Major Dream wurde mit einigen der führenden Wettbewerbslösungen für die Anti-Vibrations-Bearbeitung mehrfach getestet und die Ergebnisse sprechen für sich.  

Das System wurde auch einer dynamischen Analyse unterzogen, einem Test zur Messung der Eigenfrequenzen von Objekten. Im Falle der Bearbeitung kann dies sowohl auf die Maschine & das Werkzeug, als auch auf die Werkstückeinrichtung angewendet werden. Beim eigentlichen Test wird ein Beschleunigungsaufnehmer an eine Muster-Werkzeuganordnung angeschlossen, auf die dann mit einem modal abgestimmten Hammermodul ein aufgezeichneter Schlag auf die Seite des Halters ausgeführt wird. Die Frequenzgangfunktion (FRF) wird anhand des Systemeingangs und -ausgangs berechnet und gibt einen Einblick in das dynamische Verhalten des Systems während der Bearbeitung. Die "CutPro"-Analyse der NIKKEN Major Dream-Lösung zeigt im Vergleich zu führenden Wettbewerbern eine verbesserte Dämpfung und eine Verschiebung der Resonanzfrequenzen weg von denjenigen, die während der Bearbeitung wahrscheinlich angeregt werden.
