NIKKEN Multi-Spindel-CNC-Rundtische sind eine erstklassige Lösung zur Verbesserung der Kapazität und des Bearbeitungsverfahrens.
Mit seiner Fähigkeit mehrere Teile gleichzeitig zu spannen und zu bearbeiten, ist der CNC100-4W ideal für die Fertigung kleiner Teile und für die Massenproduktion.
Der Einbau mehrerer Spindeln in den CNC100-4W macht in Sachen Leistung keinerlei Kompromisse und verspricht wie die übrige NIKKEN CNC-Rundtischserie eine Verbesserung der Produktivität bei gleichbleibend unerreicht hoher Präzision, Steifigkeit und Unverwüstlichkeit.
Der CNC100-4W ist außerdem mit 2 oder 3 Spindeln (2W / 3W) und einem Hochgeschwindigkeitsmotor lieferbar, mit denen sich Ihre Investition rasch bezahlt macht.
Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.

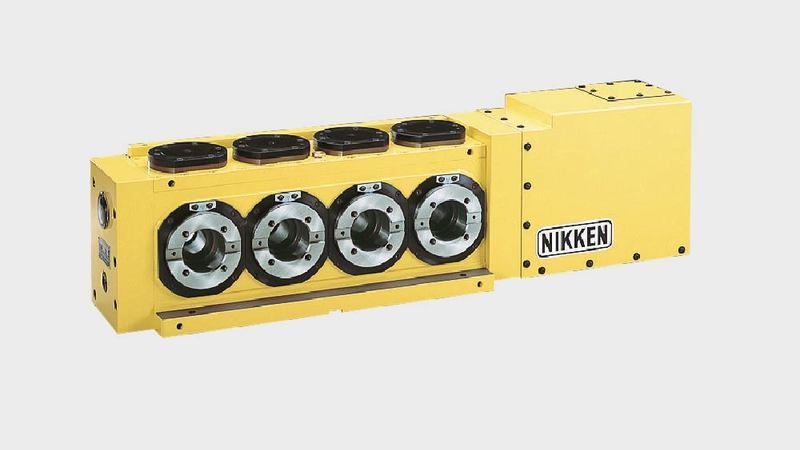

![CNC (Z) 100-4W Drehtisch](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBaHNMIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--0fab432baff082ad716f28069f400d25f5db33f7/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNC100-4W.jpg)

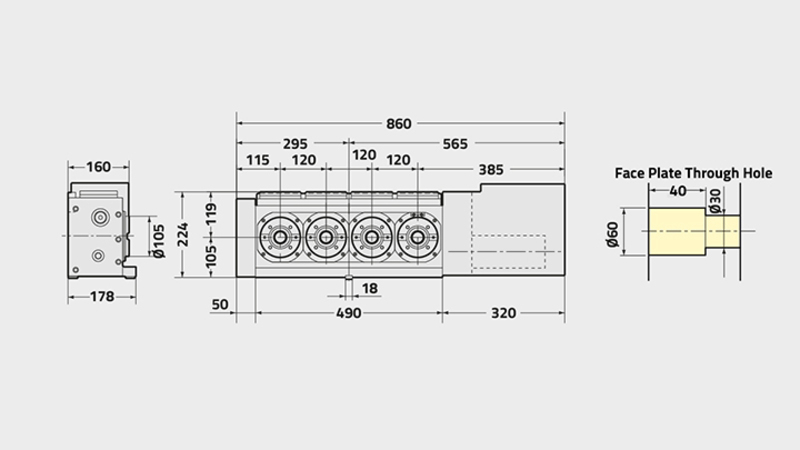

![Technisches Diagramm des CNC (Z) 100-4W-Drehtischs](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBaHdMIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--f8f993d8c2f95c5d86c70012615bd531ddf656f2/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC100-4W-100.jpg)
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
CNC(Z)100-4W | |
---|---|
Planscheibendurchmesser [Ø mm] | 105 |
Tischserie / Typ | Multi-Spindel |
Standardmotorausrichtung (Option linksseitigerhältlich) | Rechts |
Durchmesser der Spindelbohrung [Ø mm H7] | 60 |
Anzahl der Spindeln / Mittenabstand [mm] | 4 / 120 |
Spitzenhöhe [mm] | 105 |
T-Nutenbreite [mm] | 16 |
Klemmsystem | Pneumatik |
Klemmmoment [Nm] | 147 |
Trägheitsmoment an der Motorwelle [kg m² x 10³] | 0.2 |
Servomotor [min<sup>-1</sup>] | αiF4·3000 |
Min. Skala [Grad] | 0.001 |
Rotationsdrehzahl [min<sup>-1</sup>] | 16.6 (66.6) |
Gesamtuntersetzungsverhältnis | 1/180 (1/45) |
Teilungsgenauigkeit [s] | ±45 |
Teilungsgenauigkeit Ultrapräzision [s] | - |
Nettogewicht [kg] | 120 |
max. zulässiges Werkstückgewicht senkrecht [kg] | 15 |
max. zulässiges Werkstückgewicht waagrecht [kg] | 30 |
max. zulässige Axiallast senkrecht [N] | 3920 |
max. zulässige Axiallast [FxL Nm] | 275 |
max. zulässige Axiallast [F x L Nm] | 98 |
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | - |
Max. Trägheitsmoment [kg m²] | 0.019 (0.07 Horizontal) |
Antriebsmoment [Nm] | 72 |
