Der CNC1003-Standardrundtisch bietet eine beispiellos hohe Präzision und Unverwüstlichkeit und ist die ideale Lösung zum Bearbeiten hochfester Materialien und sogar zur Simultanbearbeitung großer Werkstücke.

Durch seine überragende Steifigkeit und den hochwertigen Materialien bietet der CNC1003 auch nach langem Einsatz noch eine hohe Präzision und Leistung.

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

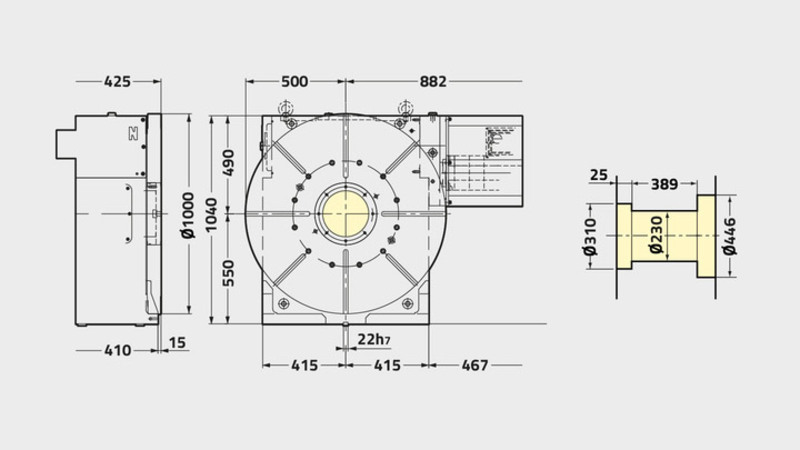

CNC1003
Planscheibendurchmesser [Ø mm] 1000
Tischserie / Typ Extragroß
Standardmotorausrichtung (Option linksseitig erhältlich) Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 230
Anzahl der Spindeln  1
Spitzenhöhe [mm] 550
T-Nutenbreite [mm] 22 (Optional)
Klemm
moment [Nm] 7000
Trägheitsmoment an der Motorwelle [kg m² x 10³] 6.3
Servomotor [min-1] αiF30·2000
kleinstes Inkrement [Grad] 0.001
Drehgeschwindigkeit [min-1] 5.5
Untersetzungsverhältnis 1/360
Teilungsgenauigkeit [s] 15
Teilungsgenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 2210
max. zulässiges Werkstückgewicht senkrecht [kg] 2000
max. zulässiges Werkstückgerwicht waagrecht [kg] 4000
max. zulässige Axiallast [N] 281250
max. zulässinge Axiallast [FxL Nm] 20067
max. zulässige Axiallast [F x L Nm] 42190
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] 300
Max. Trägheitsmoment [kg m²] 234
Antriebsmoment [Nm] 3168
