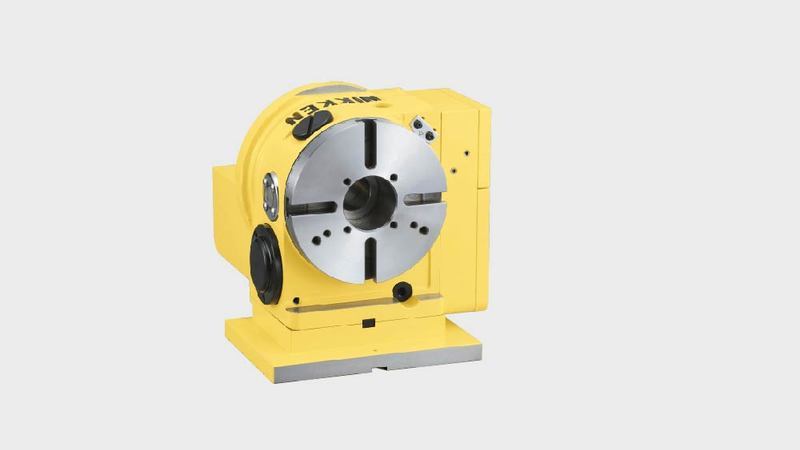

Mit dem auf der Rückseite montierten Motor gibt der NIKKEN CNC180B-Kompaktrundtisch eine erstklassige Einsteigerlösung für Maschinen ab, die wenig Verfahrweg oder Freiraum in der Y-Achse haben.

Mit seinem pneumatischen Klemmsystem wird dieser Rundtisch von vielen bei ihren kleinen vertikalen Bearbeitungszentren zur Vier-Achs-Bearbeitung eingesetzt.
Dieser vielseitige Rundtisch wird komplett mit Planscheibe ausgeliefert und ist mit der Alpha 21-Steuerung kompatibel.

Der CNCZ180B wird standardmäßig mit einem Hochgeschwindigkeitsmotor ausgeliefert.

Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.

CNC (Z) 180B Drehtisch

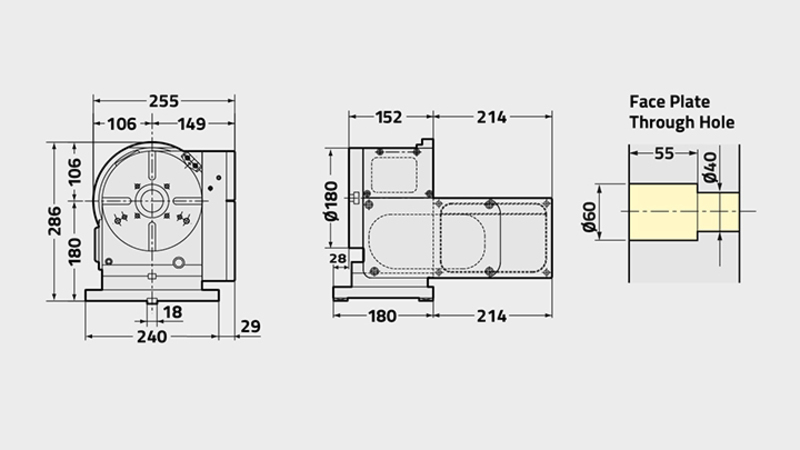

Technisches Diagramm des CNC (Z) 180B-Drehtischs

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC(Z)180B
Planscheibendurchmesser [Ø mm] 180
Tischserie / Typ Kompakt
Standardmotorausrichtung (Option linksseitig erhältlich) Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 60
Anzahl der Spindeln [mm] 1
Mittenhöhe [mm] 180
T-Nutenbreite [mm] 12
Klemmsystem Luft
Anzugsmoment [Nm] 303
Trägheit an der Motorwelle [kg m² x 10³] 0.4
Servomotor [min-1] αiF2·3000
Min. Skala [Grad] 0.001
Rotationsdrehzahl [min-1] 33.3 (66.6)
Gesamtuntersetzungsverhältnis 1/90 (1/45)
Indexiergenauigkeit [s] ±20
Indexiergenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 56
max. zulässiges Werkstückgewicht senkrecht [kg] 100
max. zulässiges Werkstückgewicht waagrecht [kg] -
max. zulässige Axiallast [N] 18000
max. zulässige Axiallast [F x L Nm] 542
max. zulässige Axiallast [F x L Nm] 690
max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] 30
Max. Trägheitsmoment [kg m²] 0.4
Antriebsmoment [Nm] 72 (54)
