CNC(Z)302
DREHTISCHE

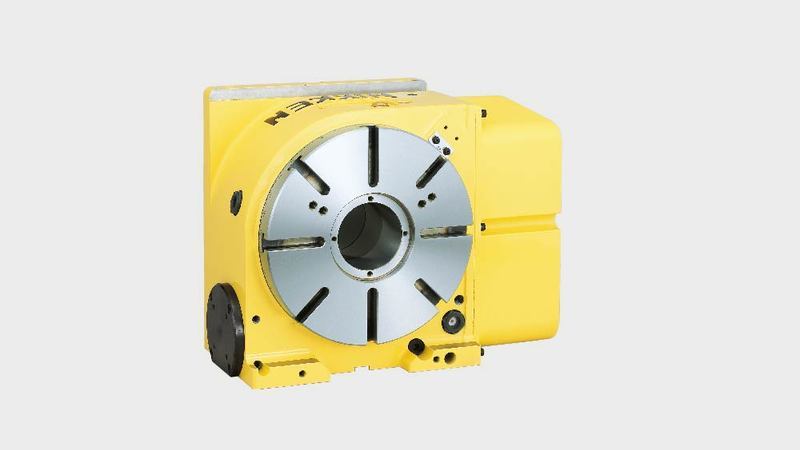

Der NIKKEN CNC302 Rundtisch ist eine hervorragende Wahl für mittelgroße Bearbeitungszentren.
Dieser Tisch kann mit einem pneumatischen Klemmsystem oder auch mit einem hydraulischen Klemmsystem installiert werden, das das Anzugsmoment bis auf enorme 1568 Nm praktisch verdreifacht.
Der CNCZ302 ist außerdem mit einem Hochgeschwindigkeitsmotor lieferbar.
Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
| CNC(Z)302 | |
|---|---|
| Planscheibendurchmesser [Ø mm] | 300 |
| Tischserie / Typ | Standard |
| Standardmotorausrichtung (Option Linksseitig erhältlich) | Rechts |
| Durchmesser der Spindelbohrung [Ø mm H7] | 80 |
| Anzahl der Spindeln [mm] | 1 |
| Mittenhöhe [mm] | 170 |
| T-Nutenbreite [mm] | 12 |
| Klemmsystem | Pneumatishc/Hydraulisch |
| Anzugsmoment [Nm] | 588/1568 |
| Trägheit an der Motorwelle [kg m² x 10³] | 0.33 |
| Servomotor [min-1] | αiF4·3000 |
| Min. Skala [Grad] | 0.001 |
| Rotationsdrehzahl [min-1] | 25.0 (50.0) |
| Gesamtuntersetzungsverhältnis | 1/120 (1/60) |
| Indexiergenauigkeit [s] | 20 |
| Indexiergenauigkeit Ultrapräzision [s] | - |
| Nettogewicht [kg] | 120 |
| max. zulässiges Werkstückgewicht senkrecht [kg] | 175 |
| max. zulässiges Werkstückgewicht waagrecht [kg] | 350 |
| max. zulässige Axiallast [N] | 42480 |
| max. zulässige Axiallast [F x L Nm] | 1442 |
| max. zulässige Axiallast [F x L Nm] | 2320 |
| max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | 50 |
| Max. Trägheitsmoment [kg m²] | 3.2 (1.6) |
| Antriebsmoment [Nm] | 192 (153) |
