Der starke, fest integrierte, CNC(Z)500H-Rundtisch ist ideal zum Erzielen unerreicht hoher Präzision und Leistung.

Mit seinem kraftvollen hydraulischen Klemmsystem bietet der CNC(Z)500H eine große Festigkeit und Steifigkeit und wird ausschließlich als Horizontalmodell gefertigt, um die Freiräume zu maximieren. Wie alle NIKKEN-Produkte ist der CNC(Z)500H auf einfache Wartung und lange Lebensdauer ausgelegt.

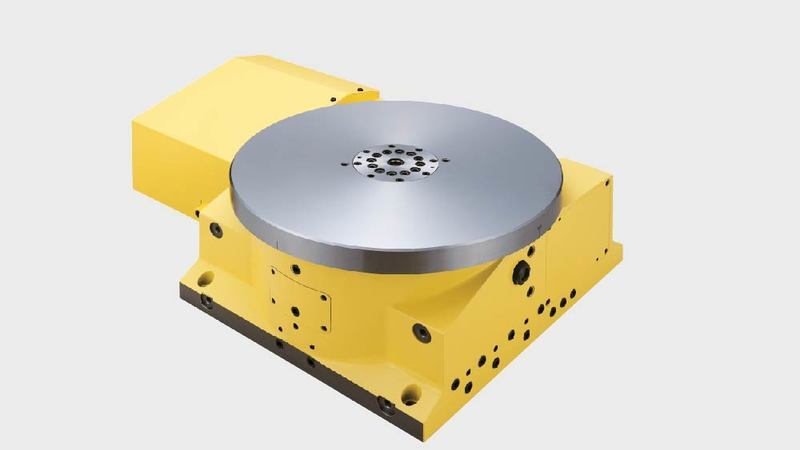

CNC (Z) 503H Drehtisch

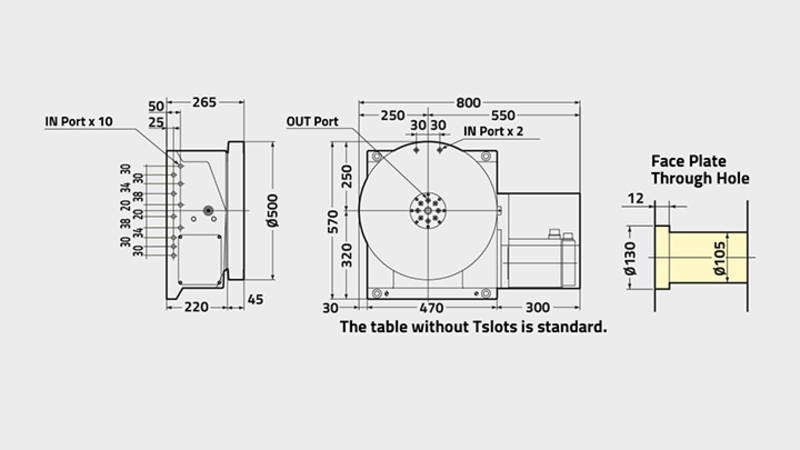

Technisches Diagramm des Drehtisches CNC (Z) 503H

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC(Z)503H
Planscheibendurchmesser [Ø mm] 500
Tischserie / Typ Integriert
Standardmotorausrichtung (Option linksseitig für rechtsseitige Tische erhältlich) Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 105
Anzahl der Spindeln [mm] 1
Mittenhöhe [mm] -
T-Nutenbreite [mm] -
Klemmsystem Hydraulisch
Anzugsmoment [Nm] 1890
Trägheit an der Motorwelle [kg m² x 10³] 8
Servomotor [min-1] αiF12·2000
Min. Skala [Grad] 0.001
Rotationsdrehzahl [min-1] 16.6 (33.3)
Gesamtuntersetzungsverhältnis 1/20 (1/60)
Indexiergenauigkeit [s] 20
Indexiergenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 400
max. zulässiges Werkstückgewicht senkrecht [kg] -
max. zulässiges Werkstückgewicht waagrecht [kg] 1000
max. zulässige Axiallast [N] 63720
max. zulässige Axiallast [F x L Nm] 3531
max. zulässige Axiallast [F x L Nm] 5990
max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] -
Max. Trägheitsmoment [kg m²] 32.5 (16.3)
Antriebsmoment [Nm] 576 (460)
