Der CNC1000 ist einer unserer größeren Rundtische und für das Indexieren und zur Simultanbearbeitung großer Werkstücke konzipiert, was ihn ideal für die Brachen Luft- und Raumfahrt sowie Energiewirtschaft macht.

Der CNC1000 wird ausschließlich als Horizontalmodell gefertigt, verfügt über ein Modull von 10, ein kraftvolles Klemmsystem, eine ultrahohe Steifigkeit und ist auf eine hohe Präzision sowie auf Langlebigkeit ausgelegt.

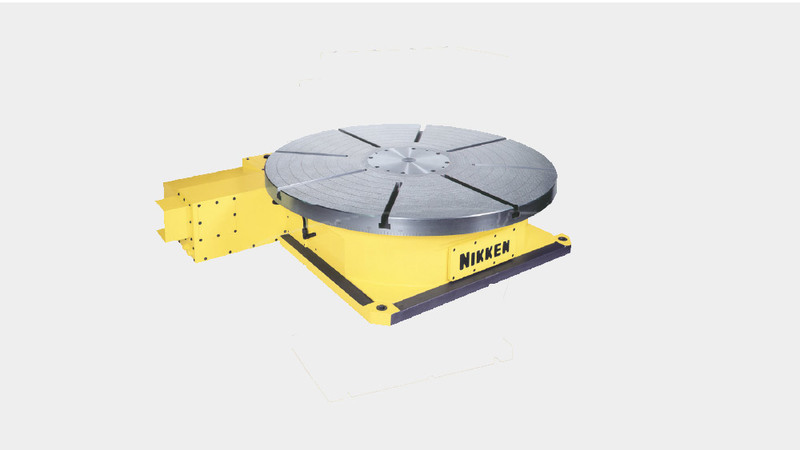

CNC1000 Drehtisch

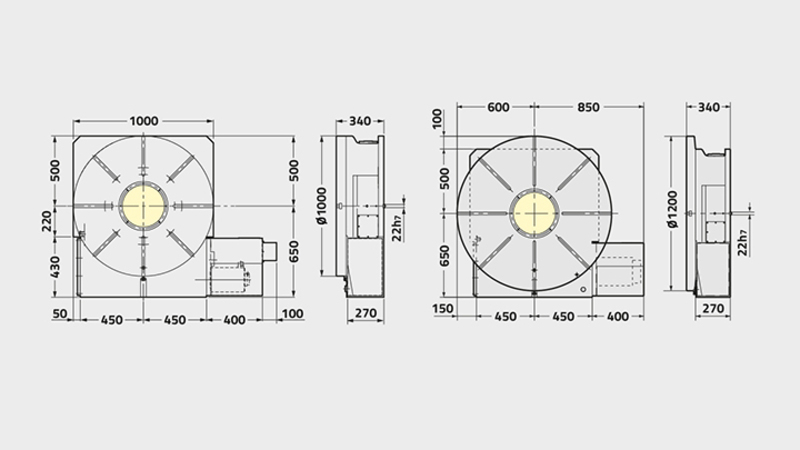

Technisches Diagramm des CNC1000-Drehtischs

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC1000
Planscheibendurchmesser [Ø mm] 1000
Tischserie / Typ Extra-Groß
Standardmotorausrichtung (Option linksseitig erhältlich) rechts
Durchmesser der Spindelbohrung [Ø mm H7] 300
Anzahl der Spindeln  1
Spitzenhöhe[mm] Nur Horizontal
T-Nutenbreite [mm] 22 (Optional)
Klemmsystem Hydraulisch
Klemmmoment [Nm] 18000
Trägheitsmoment an der Motorwelle [kg m² x 10³] -
Servomotor [min-1] αiF22·2000
kleinstes Inkremental [Grad] 0.001
Drehgeschwindigkeit [min-1] 5.5
Untersetzungsverhältnis 1/360
Teilungsgenauigkeit [s] 15
Teilungsgenauigkeit Ultrapräzision [s] ±3
Nettogewicht [kg] 1700
max. zulässiges Werkstückgewicht senkrecht [kg] -
max. zulässiges Werkstückgewicht waagrecht [kg] 7000
max. zulässige Axiallast [N] 281250
max. zulässige Axiallast [FxL Nm] 24080
max. zulässige Axiallast[F x L Nm] 42190
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] -
Max. Trägheitsmoment [kg m²] 1300
Antriebsmoment [Nm] 3168
