Der CNC1600 bietet eine beispiellose Genauigkeit und Langlebigkeit und eignet sich ideal zum Indexieren und zur Simultanbearbeitung großer Werkstücke.

Mit einem Modul von 10, einem kraftvollen Klemmsystem und ultrastarker Steifigkeit bietet der CNC1201 eine beispiellose Genauigkeit und Langlebigkeit. Der CNC1201 ist aus extrem langlebigem Material gefertigt und auf das langfristige Beibehalten einer hohen Genauigkeit bei minimalem Wartungsaufwand ausgelegt.

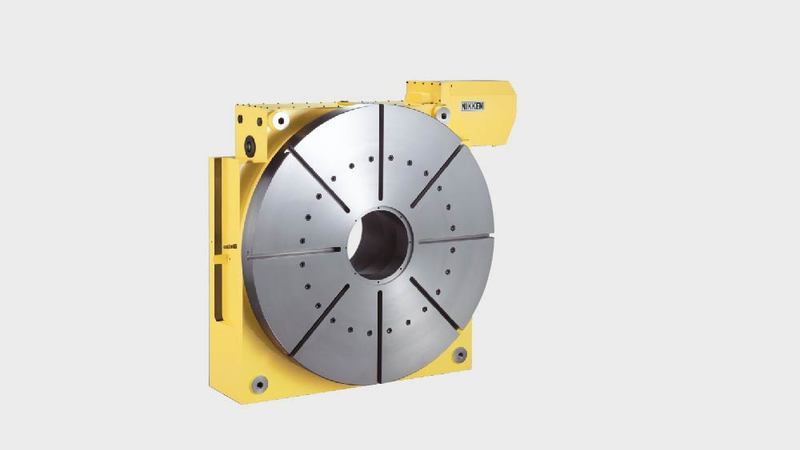

CNC1600 Drehtisch

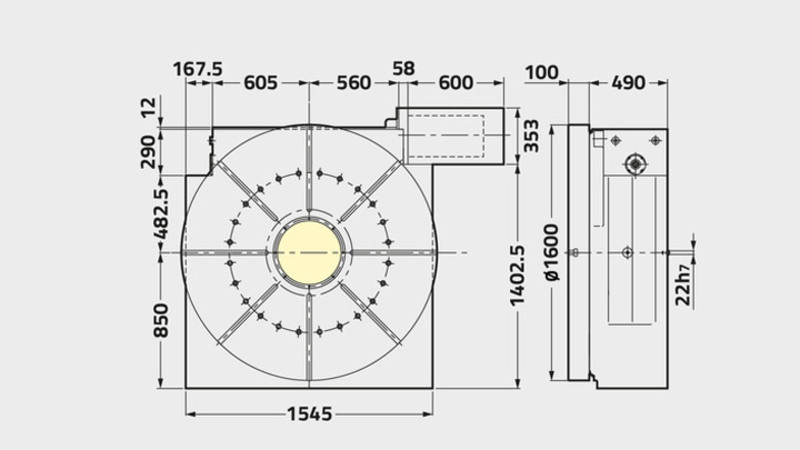

Technisches Diagramm des Drehtisches CNC1600

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC1600
Planscheibendurchmesser [Ø mm] 1600
Tischserie / Typ Extragroß
Standardmotorausrichtung (Option linksseitig erhältlich) Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 400
Anzahl der Spindeln  1
Spitzenhöhe [mm] 850
T-Nutenbreite [mm] 28 (Optional)
Klemmsystem Hydraulisch
Klemmmoment [Nm] 35000
Trägheitsmoment an der Motorwelle [kg m² x 10³] -
Servomotor [min-1] αiF30·2000
kleinstes Inkrement [Grad] 0.001
Drehgeschwindigkeit [min-1] 2.7
Untersetzungsverhältnis 1/720
Teilungsgenauigkeit [s] 15
Teilungsgenauigkeit Ultrapräzision [s] ±3
Nettogewicht [kg] 5250
max. zulässiges Werkstückgewicht senkrecht [kg] 10000
max. zulässiges Werkstückgewicht waagrecht [kg] 30000
max. zulässige Ayiallast [N] 2000000
max. zulässige Axiallast [FxL Nm] 111952
max. zulässige Axiallast [F x L Nm] 510000
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] -
Max. Trägheitsmoment [kg m²] 6400
Antriebsmoment [Nm] 8640
