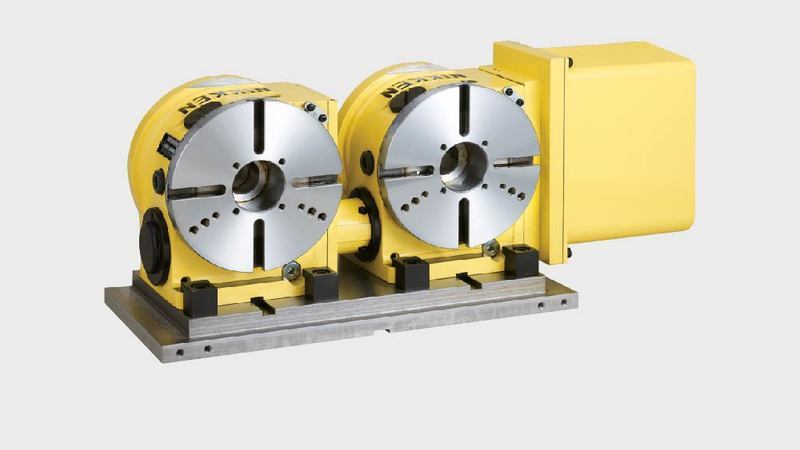

CNC180-2W
DREHTISCHE
NIKKEN Multi-Spindel-CNC-Rundtische sind eine erstklassige Lösung zur Verbesserung der Produktivität.
Mit seiner Fähigkeit mehrere Teile gleichzeitig zu Spannen und zu bearbeiten ist der CNC180-2W ideal für die Fertigung kleiner Teile und für die Massenproduktion.
Der Einbau mehrerer Spindeln in den CNC180-2W birgt keinerlei Kompromisse bei der Leistung und verspricht wie die übrige NIKKEN CNC-Rundtischserie eine Verbesserung der Produktivität bei gleichbleibend unerreicht hoher Präzision und Festigkeit.
Der CNC180-2W ist außerdem mit einem Hochgeschwindigkeitsmotor lieferbar.
Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)

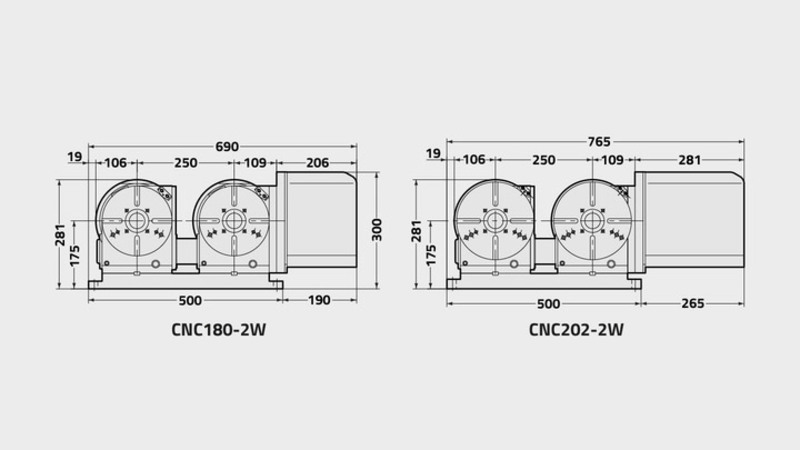

| CNC180-2W | |
|---|---|
| Planscheibendurchmesser [Ø mm] | 180 |
| Tischserie / Typ | Multi-Spindel |
| Standardmotorausrichtung (Option linksseitig erhältlich) | Rechts |
| Durchmesser der Spindelbohrung [Ø mm H7] | 60 |
| Anzahl der Spindeln x Abstand [mm] | 2 x 250 |
| Mittenhöhe [mm] | 175 |
| T-Nutenbreite [mm] | 12 |
| Klemmsystem | Luft |
| Anzugsmoment [Nm] | 303 |
| Trägheit an der Motorwelle [kg m² x 10³] | 0.12 |
| Servomotor [min-1] | αiF4·3000 |
| Min. Skala [Grad] | 0.001 |
| Rotationsdrehzahl [min-1] | 33.3 |
| Gesamtuntersetzungsverhältnis | 1/90 |
| Indexiergenauigkeit [s] | ±20 |
| Indexiergenauigkeit Ultrapräzision [s] | - |
| Nettogewicht [kg] | 115 |
| max. zulässiges Werkstückgewicht senkrecht [kg] | 100 |
| max. zulässiges Werkstückgewicht waagrecht [kg] | 200 |
| max. zulässige Axiallast [N] | 18000 |
| max. zulässige Axiallast [F x L Nm] | 542 |
| max. zulässige Axiallast [F x L Nm] | 690 |
| max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | - |
| Max. Trägheitsmoment [kg m²] | 0.5 |
| Antriebsmoment [Nm] | 72 |
