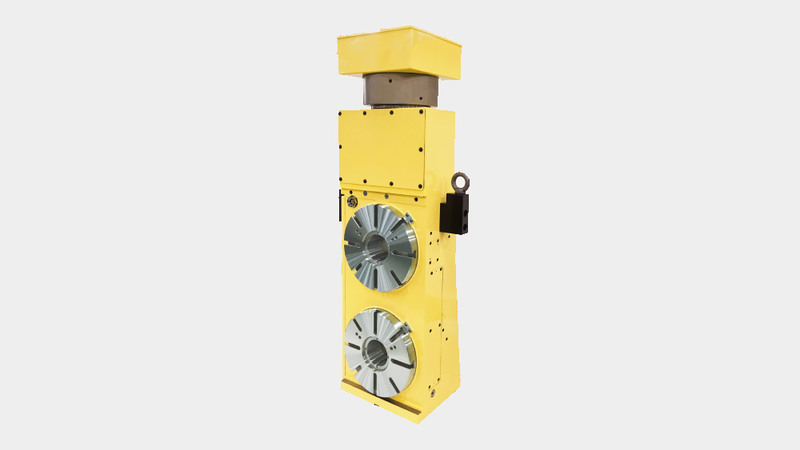

CNC260-2W-235T
DREHTISCHE
Die Kombination der vielseitigen Eigenschaften des CNC260T und die zusätzliche Funktionalität der Multi-Spindel des CNC260-2W ergibt eine großartige Lösung zur Verbesserung der Kapazität und des Bearbeitungsdverfahrens.
Der Einbau mehrerer Spindeln in den CNC260-2W-325T macht in Sachen Leistung keinerlei Kompromisse und verspricht wie die übrige NIKKEN CNC-Rundtischserie eine Verbesserung der Produktivität bei gleichbleibend unerreicht hoher Präzision, Steifigkeit und Unverwüstlichkeit.
Der CNC260-2W-325T ist außerdem mit einem Hochgeschwindigkeitsmotor lieferbar, mit dem sich Ihre Investition rasch bezahlt macht.
Der CNC 260-2W-325T verfügt über einen oben montierten Motor, ist aber auch mit links- oder rechtsmontiertem Motor erhältlich - CNC260-2W
Der Rundtisch kann mit vielen verschiedenen Motoren geliefert werden, um Ihren Anforderungen hinsichtlich der Maschinensteuerung gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie wenden sich direkt an uns, um mehr zu erfahren.
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
| CNC260-2W-325T | |
|---|---|
| Planscheibendurchmesser [Ø mm] | 260 |
| Tischserie / Typ | Multi-Spindel |
| Standardmotorausrichtung (Option links- oder rechtsseitig erhältlich) | Oben |
| Durchmesser der Spindelbohrung [Ø mm H7] | 80 |
| Anzahl der Spindeln / Mittenabstand [mm] | 2 / 325 |
| Spitzenhöhe [mm] | 170 |
| T-Nutenbreite [mm] | 12 |
| Klemmsystem | Pneum./Hydr. |
| Klemmmoment [Nm] | 588/1568 |
| Trägheitsmoment an der Motorwelle [kg m² x 10³] | 0.7 |
| Servomotor [min-1] | αiF8·3000 |
| kleinstes Inkrement [Grad] | 0.001 |
| Drehgeschwindigkeit [min-1] | 22.2 |
| Untersetzungsverhältnis | 1/120 |
| Teilungsgenauigkeit [s] | 20 |
| Teilungsgenauigkeit Ultrapräzision [s] | - |
| Nettogewicht [kg] | 320 |
| max. zulässiges Werkstückgewicht senkrecht [kg] | 175 |
| max. zulässiges Werkstückgewicht waagrecht [kg] | 350 |
| max. zulässige Axiallast [N] | 42480 |
| max. zulässige Axiallast [FxL Nm] | 1442 |
| Max. Vorschubkraft auf dem Tisch [F x L Nm] | 2320 |
| max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | - |
| Max. Trägheitsmoment [kg m²] | 1.9 |
| Antriebsmoment [Nm] | 192 |
