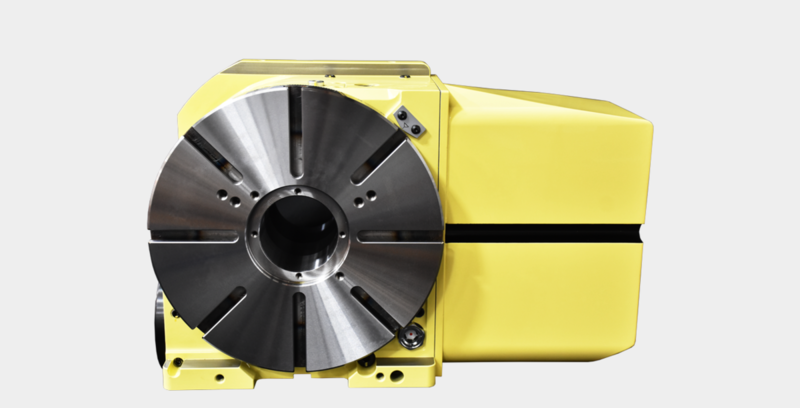

Der CNC302PLUS ist der neueste Drehtisch von NIKKEN mit einem völlig neu konzipierten und aktualisierten Spannsystem.

Dieses neue interne Design nutzt die Vorteile der Standard-Pneumatikversorgung besser aus und ermöglicht die Bearbeitung verschiedener Anwendungen, ohne daß ein zusätzliches Hydraulikaggregat erforderlich ist.

Dieser Tisch wird üblicherweise auf einer Vielzahl von vertikalen Bearbeitungszentren eingesetzt, um mit minimalem Aufwand eine vierte Achse zu ermöglichen und gleichzeitig eine optimale NIKKEN Zuverlässigkeit zu bieten, was ihn zu einer sehr nachhaltigen Investition macht.

Das Bremssystem kann ein Klemmdrehmoment von 1430 Nm erzeugen, das ist 2,4 Mal so stark wie bei dem ursprünglichen CNC302 (1430 Nm werden bei einer Luftversorgung von 5 Bar erreicht, 1550 Nm sind bei einer typischen Werkstattversorgung von 6 Bar möglich)!

Der CNC302PLUS ist eine großartige Lösung, um die Nutzung Ihres Bearbeitungszentrums zu maximieren, und kann vertikal oder horizontal montiert werden um sich jeder Anwendung anzupassen.

Rundtische Gesamtkatalog (UK)

(PDF - 62.5 MB)

	CNC(Z)302P
Planscheibendurchmesser[Ømm]	302
Tischserie/ Typ	STANDARD
Standardmotorausrichtung (Option linksseitig erhältlich)	RECHT
Durchmesser der Spindelbohrung [Ømm H7]	80
Anzahl der Spindeln x Abstand [mm]	1
Mittenhöhe [mm]	170
T-Nutenbreite[mm]	12
Klemmsystem	PNEUMATISCH
Anzugsmoment [Nm]	1430
Table Inertia at Motor Shaft [Kg m² x 10³]	0.33
Servomotor [min-1]	αiF4·3000
Min. Skala [Grad]	0.001
Rotationsdrehzahl [min¹]	25.0
Gesamtuntersetzungsverhältnis	1/120
Indexiergenauigkeit [sec]	20
Indexiergenauigkeit Ultrapräzision [s]	N/A
Nettogewicht [Kg]	120
Max. zulässiges Werkstückgewicht senkrecht [Kg]	175
Max. zulässiges Werkstückgewicht waagrecht [Kg]	350
Antriebsmoment [Nm]	192
