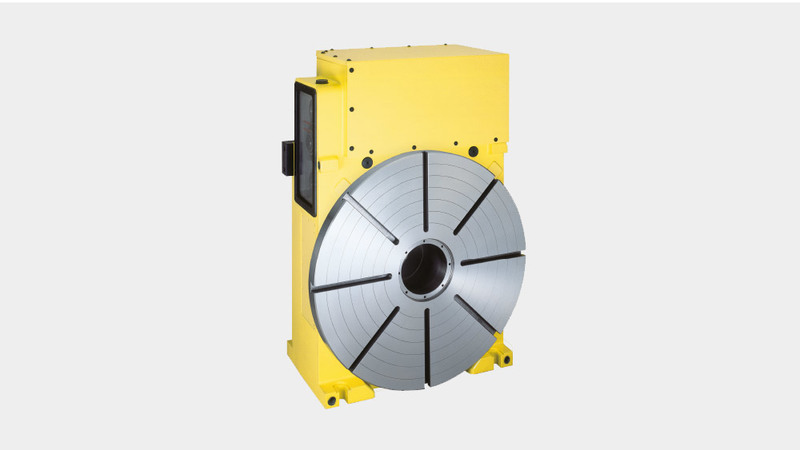

Der CNC601T bietet eine hohe Genauigkeit, einfache Wartung und eine hohe Langlebigkeit.
Mit seinem oben montiertem Motor sorgt der CNC601T für größtmöglichen Freiraum, ermöglicht einen guten Zugang zum Werkstück und bietet auch die Option für eine bewegliche Kabelführung. Der CNC601T gewährleistet hohe Festigkeit, starke Leistung und ist ideal für die B-Achse eines horizontalen Allzweckbearbeitungszentrums oder für die Automatisierung kleinerer Teile durch Montage geeigneter Spannvorrichtungen.
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
CNC601T | |
---|---|

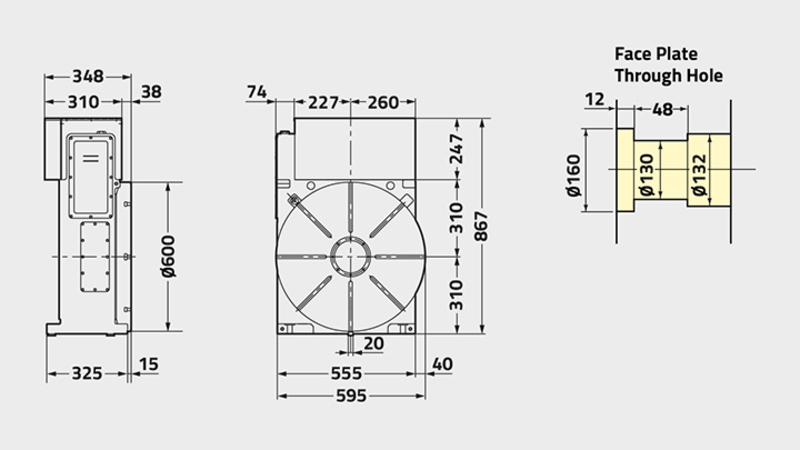

Planscheibendurchmesser [Ø mm] | 600 |
Tischserie / Typ | Groß |
Standardmotorausrichtung | Oben |
Durchmesser der Spindelbohrung [Ø mm H7] | 130 |
Anzahl der Spindeln [mm] | 1 |
Mittenhöhe [mm] | 310 |
T-Nutenbreite [mm] | 14 |
Klemmsystem | Hydraulisch |
Anzugsmoment [Nm] | 4655 |
Trägheit an der Motorwelle [kg m² x 10³] | 8.8 |
Servomotor [min-1] | αiF12·2000 |
Min. Skala [Grad] | 0.001 |
Rotationsdrehzahl [min-1] | 11.1 |
Gesamtuntersetzungsverhältnis | 1/180 |
Indexiergenauigkeit [s] | 15 |
Indexiergenauigkeit Ultrapräzision [s] | - |
Nettogewicht [kg] | 525 |
max. zulässiges Werkstückgewicht senkrecht [kg] | 400 |
max. zulässiges Werkstückgewicht waagrecht [kg] | - |
max. zulässige Axiallast [N] | 150000 |
max. zulässige Axiallast [F x L Nm] | 5709 |
max. zulässige Axiallast [F x L Nm] | 16650 |
max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | 200 |
Max. Trägheitsmoment [kg m²] | 37 |
Antriebsmoment [Nm] | 864 |
