Der integrierte CNC802 Rundtisch für sehr große Durchmesser stellt eine ideale Lösung für Öl- und Gasbohrrohre dar und ist auf Genauigkeit, hohe Leistung, einfache Wartung und lange Lebensdauer ausgelegt.

Der CNC802 bietet eine hohe Festigkeit und Steifigkeit, ermöglicht das Durchführen des Werkstückes durch die Spindelmitte und besitzt ein unglaublich starkes hydraulisches Klemmsystem.

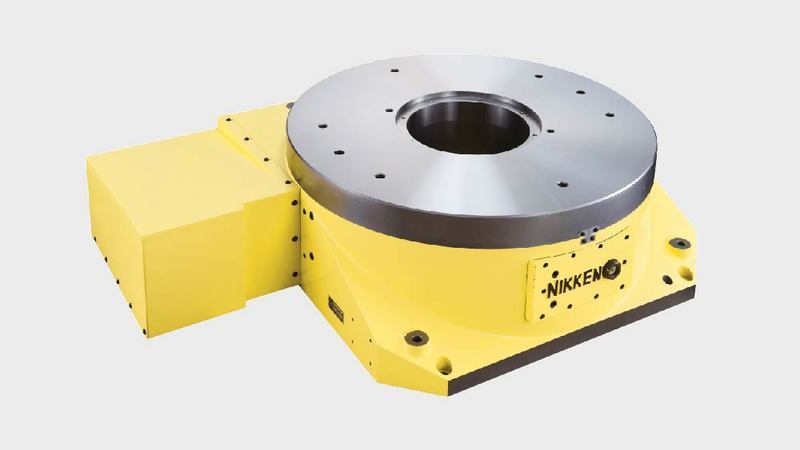

CNC802 Drehtisch 4. Achse

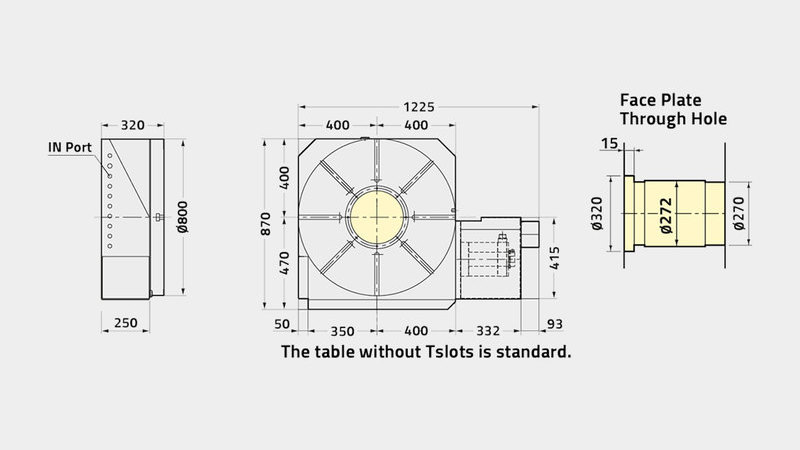

CNC802 Drehtisch 4. Achse Technisches Diagramm

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC802
Planscheibendurchmesser [Ø mm] 800
Tischserie / Typ Integriert
Standardmotorausrichtung (Option linksseitig erhältlich) Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 270
Anzahl der Spindeln  1
Spitzenhöhe [mm] -
T-Nutenbreite [mm] -
Klemmsystem Hydraulisch
Klemmmoment [Nm] 7000
Trägheitsmoment an der Motorwelle [kg m² x 10³] 5.3
Servomotor [min-1] αiF22·2000
kleinstes Inkrement [Grad] 0.001
Drehgeschwindigkeit [min-1] 5.5
Untersetzungsverhältnis 1/360
Teilungsgenauigkeit [s] 15
Teilungsgenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 1100
max. zulässiges Werkstückgewicht senkrecht [kg] -
max. zulässiges Werkstückgewicht waagrecht [kg] 3000
max. zulässige Axiallast [N] 247920
max. zulässige Axiallast [FxL Nm] 8563
max. zulässige Axiallast [F x L Nm] 36260
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] -
Max. Trägheitsmoment [kg m²] 234
Antriebsmoment [Nm] 3168
