Mit seiner großen Durchgangsbohrung, dem kraftvollen Klemmsystem und einer gegenüber anderen Modellen erhöhten maximalen Belastung bietet der CNC803 eine hohe Genauigkeit und Leistung, auch bei überdurchschnittlich hoher Nutzung.

Der CNC803 ist einer unserer größeren Standard-Rundtische und eignet sich ideal zum Takten/zur Simultanbearbeitung mittlerer bis großer Werkstücke sowie zum Bearbeiten hochfester Materialien.

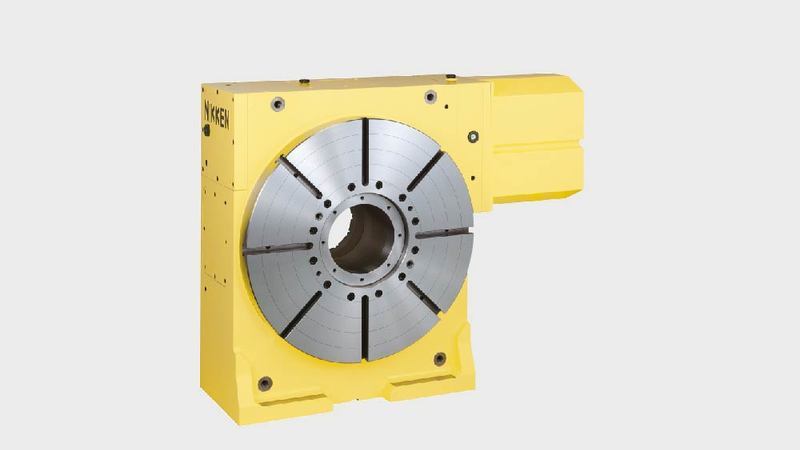

CNC803 Drehtisch

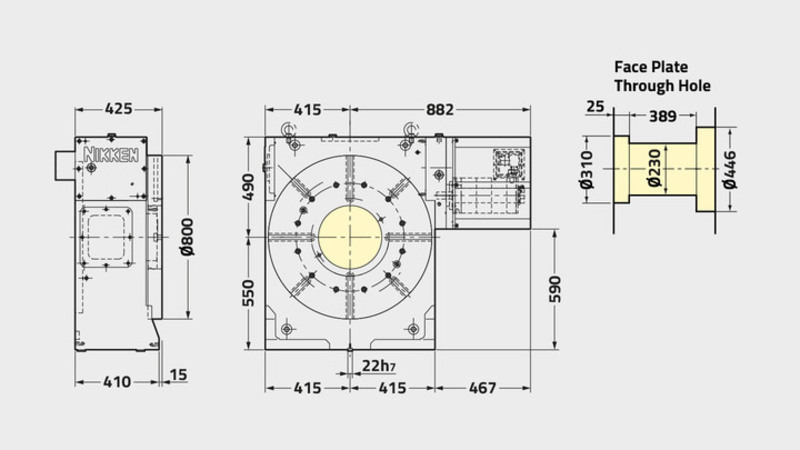

Technisches Diagramm des Drehtisches CNC803

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC803
Planscheibendurchmesser [Ø mm] 800
Tischserie / Typ Groß
Standardmotorausrichtung (Option linksseitig erhältlich) Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 230
Anzahl der Spindeln 1
Spitzenhöhe [mm] 550
T-Nutenabstand [mm] 22 (Optional)
Klemmsystem Hydraulisch
Klemmmoment [Nm] 7000
Trägheitsmoment an der Motorwelle [kg m² x 10³] 6.2
Servomotor [min-1] αiF30·2000
kleinstes Inkrement [Grad] 0.001
Drehgeschwindigkeit [min-1] 5.5
Untersetzungsverhältnis 1/360
Teilungsgenauigkeit [s] 15
Teilungsgenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 2070
max. zulässiges Werkstückgewicht senkrecht [kg] 2000
max. zulässiges Werkstückgewicht waagrecht [kg] 4000
max. zulässige Axiallast [N] 281250
max. zulässige Axiallast [FxL Nm] 20067
max. zulässige Axiallast [F x L Nm] 42190
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] 300
Max. Trägheitsmoment [kg m²] 234
Antriebsmoment [Nm] 3168
