Der für die Anforderungen der Öl- und Gasbranche konzipierte CNCB630-Rundtisch ist die perfekte Lösung für die Bearbeitung von Stangenmaterial mit großem Durchmesser.

Mit seiner hohen Leistung und Genauigkeit kann der CNCB630 Durchgangsbohrungen in Werkstücke schneiden, besitzt ein kraftvolles hydraulisches Klemmsystem und unterstützt Drehdurchführungen mit bis zu 20 Kanälen (+ Mittenbohrung). Wie alle NIKKEN-Produkte ist der CNCB630 auf hohe Leistung, einfache Wartung und lange Lebensdauer ausgelegt.

CNCB630 Drehtisch

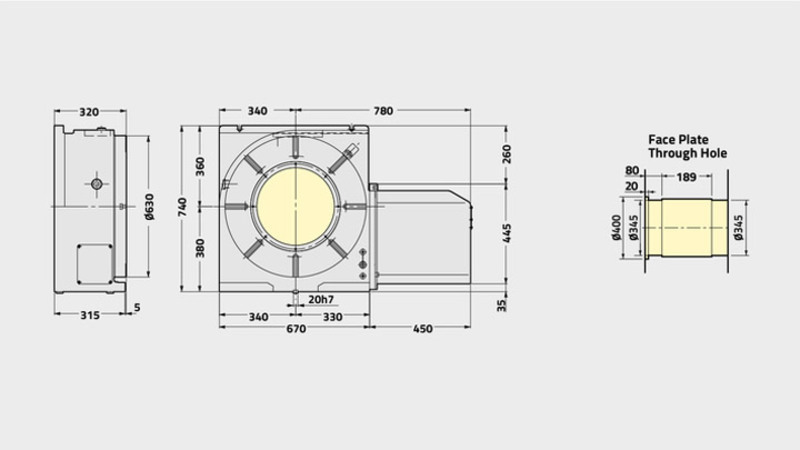

Technisches Diagramm des Drehtisches CNCB630

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNCB630
Planscheibendurchmesser [Ø mm] 630
Tischserie / Typ Großer Durchmesser
Standardmotorausrichtung (Option linksseitig erhältlich) Ansicht von Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 345
Anzahl der Spindeln [mm] 1
Mittenhöhe [mm] 380
T-Nutenbreite [mm] 14
Klemmsystem Hydraulisch
Anzugsmoment [Nm] 6550
Trägheit an der Motorwelle [kg m² x 10³] 4.8
Servomotor [min-1] αiF22·2000
Min. Skala [Grad] 0.001
Rotationsdrehzahl [min-1] 11.1 (22.2)
Gesamtuntersetzungsverhältnis 1/180 (1/90)
Indexiergenauigkeit [s] 15
Indexiergenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 750
max. zulässiges Werkstückgewicht senkrecht [kg] 400
max. zulässiges Werkstückgewicht waagrecht [kg] 800
max. zulässige Axiallast [N] 250000
max. zulässige Axiallast [FxL Nm] 5297
max. zulässige Axiallast [FxL Nm] 33000
max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] 300
Max. Trägheitsmoment [kg m²] 40
Antriebsmoment [Nm] 1584
