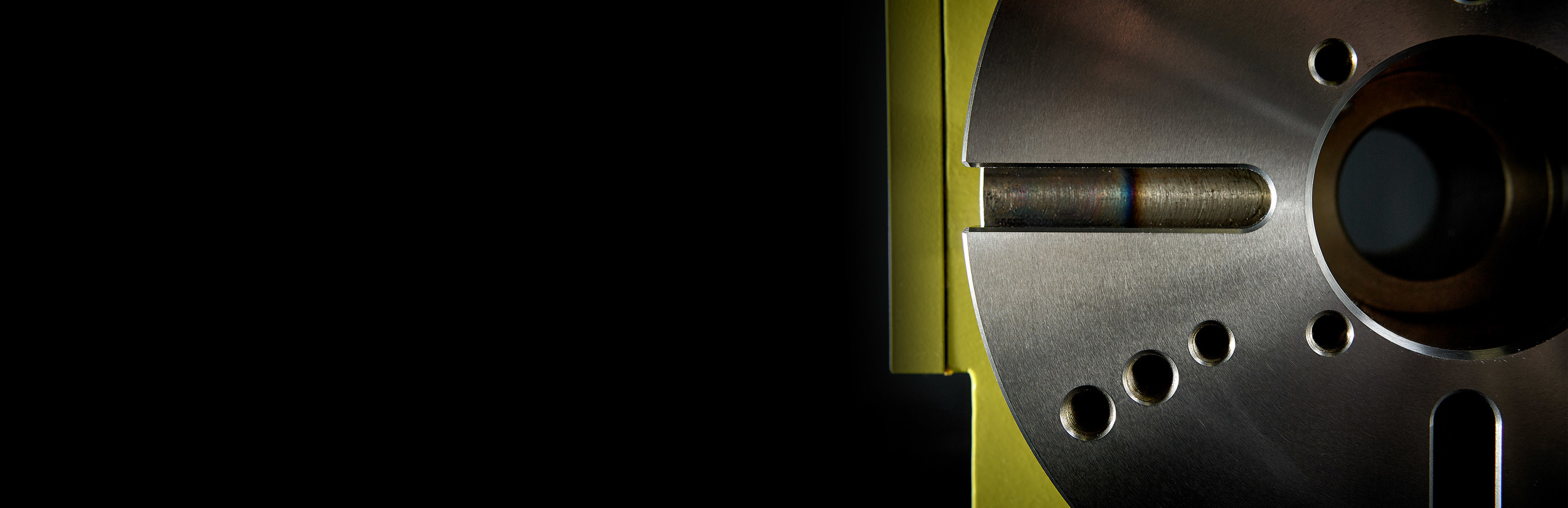

Der CNCZ105 ist der kleinste von NIKKEN gefertigte CNC-Rundtisch. Trotz seiner geringen Größe bietet der CNCZ105 eine unerreicht hohe Präzision, Steifigkeit und Langlebigkeit, was diesen Rundtisch zur idealen Kompaktlösung macht. Mit seinem pneumatischen Klemmsystem wird dieser Rundtisch von vielen in ihren kleinen vertikalen Bearbeitungszentren eingesetzt um Kostenoptimiert die Produktivität zu steigern.

Dieser vielseitige Rundtisch ist mit links- und rechtsseitigen Motoren erhältlich und eignet sich für das Bearbeiten kleiner Werkstücke.

Der CNCZ105 wird standardmäßig mit einem Hochgeschwindigkeitsmotor ausgeliefert.

Der Rundtisch kann mit vielen verschiedenen Motoren und Steuerungen ausgeliefert werden, um Ihren besonderen Anforderungen bestmöglich gerecht zu werden - weitere Informationen finden Sie im Downloadbereich, oder Sie können sich auch direkt an uns wenden.

CNC(Z)105 DREHTISCHE
Technisches Diagramm CNC (Z) 105 Drehtisch

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

CNC(Z)105
Planscheibendurchmesser [Ø mm] 105
Tischserie / Typ Kompakt
Standardmotorausrichtung (Option linksseitig erhältlich) Rechts
Durchmesser der Spindelbohrung [Ø mm H7] 60
Anzahl der Spindeln[mm] 1
Mittenhöhe [mm] 105
T-Nutenbreite [mm] Stiftloch 10H7
Klemmsystem LUFT
Anzugsmoment [Nm] 205
Trägheit an der Motorwelle [kg m² x 10³] 0.06
Servomotor [min-1] αiF1·3000
Min. Skala [Grad] 0.001
Rotationsdrehzahl [min-1] 33.3 (66.6)
Gesamtuntersetzungsverhältnis 1/90 (1/45)
Indexiergenauigkeit [s] ±30
Indexiergenauigkeit Ultrapräzision [s] -
Nettogewicht [kg] 32
max. zulässiges Werkstückgewicht senkrecht [kg] 30
max. zulässiges Werkstückgewicht waagrecht [kg] 60
max. zulässige Axiallast [N] 8800
max. zulässige Axiallast [F x L Nm] 275
max. zulässige Axiallast [F x L Nm] 220
max, zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] -
Max. Trägheitsmoment [kg m²] 0.04 (0.02)
Antriebsmoment [Nm] 36 (27)
