Der NST300 ist dank der manuellen Schwenkachse mit Skaleneinteilung für eine Vielzahl von Anwendungen geeignet und für eine hohe Präzision und Leistung konzipiert.
Mit einem manuellen Schwenkbereich von 0 - 90 Grad und CNC-gesteuerter Indexierung zur Anpassung an alle Arten der Bearbeitung bietet der NST300 vielfältige Nutzungsmöglichkeiten.
Wie alle NIKKEN-Produkte ist der NST300 auf große Festigkeit, einfache Wartung und lange Lebensdauer ausgelegt.
Auch mit Tischdurchmessern von 250 mm und 500 mm erhältlich.

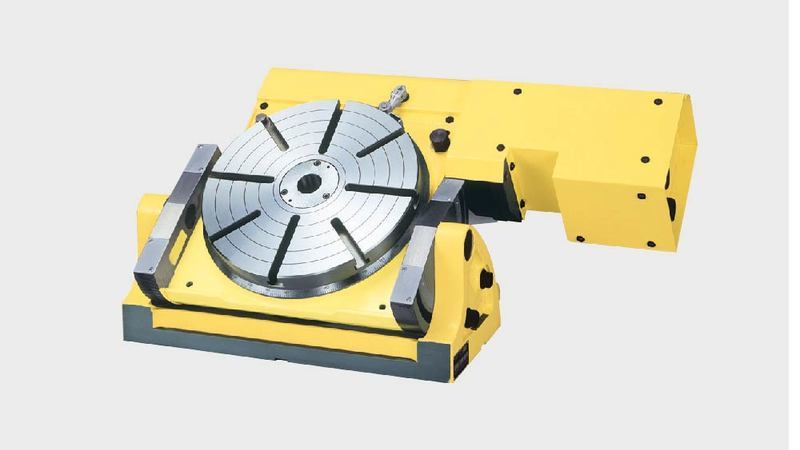

![NST300 Drehtisch](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBandNIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--e411de643b2d0a0b696284dc79bd7ae04f550a24/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST300.jpg)

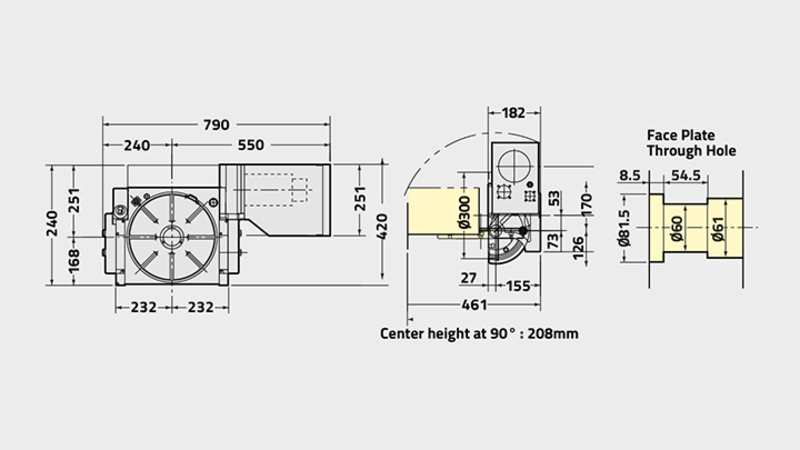

![Technisches Diagramm des NST300-Drehtischs](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBajBNIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--805973ef42931ee4002b499be3ce8aebd185f423/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST300-100.jpg)
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
NST300 | |
---|---|
Planscheibendurchmesser [Ø mm] | 300 |
Tischserie / Typ | Manuelles Schwenken |
Standardmotorausrichtung (Option linksseitig erhältlich) | Rechts |
Durchmesser der Spindelbohrung [Ø mm H7] | 60 |
Anzahl der Spindeln | 1 |
Spitzenhöhe [mm] | 208 |
T-Nutenabstand [mm] | 12 |
Klemmsystem | Pneumatik |
Klemmmoment [Nm] | 196 |
Trägheitsmoment an der Motorwelle [kg m² x 10³] | 0.59 |
Servomotor [min-1] | αiF4·2000 |
kleinstes Inkrement [Grad] | 0.001 |
Drehgeschwindigkeit [min-1] | 11.1 |
Gesamtuntersetzungsverhältnis | 1/180 |
Teilungsgenauigkeit [s] | 20 |
Teilungsgenauigkeit Ultrapräzision [s] | - |
Nettogewicht [kg] | 135 |
max. zulässiges Werkstückgewicht senkrecht [kg] | 100 |
max. zulässiges Werkstückgewicht waagrecht [kg] | 300 |
max. zulässige Axiallast [N] | 31860 |
max. zulässige Axiallast [FxL Nm] | 903 |
max. zulässige Axiallast[F x L Nm] | 2010 |
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | - |
Max. Trägheitsmoment [kg m²] | 3.37 |
Antriebsmoment [Nm] | 288 |
