Der NST500 ist dank der manuellen Schwenkachse mit Skaleneinteilung für eine Vielzahl von Anwendungen geeignet und für eine hohe Präzision und Leistung konzipiert.
Mit einem manuellen Schwenkbereich von 0 - 90 Grad und CNC-gesteuerter Indexierung zur Anpassung an alle Arten von Bearbeitungen bietet der NST500 umfangreiche Nutzungsmöglichkeiten.
Wie alle NIKKEN-Produkte ist der NST500 auf große Festigkeit, einfache Wartung und lange Lebensdauer ausgelegt.
Auch mit Tischdurchmessern von 250 mm und 300 mm erhältlich.

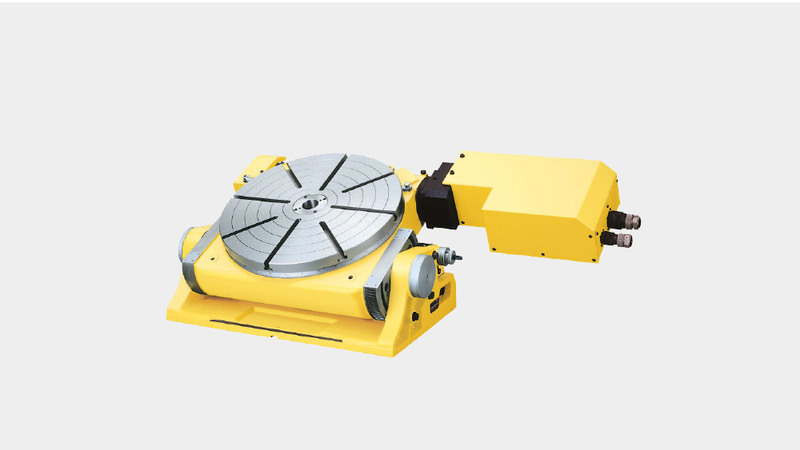

![NST500 Drehtisch](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdGNNIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--79e876bd34311c3ca429d66d5c805a8942f628b5/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST500.jpg)

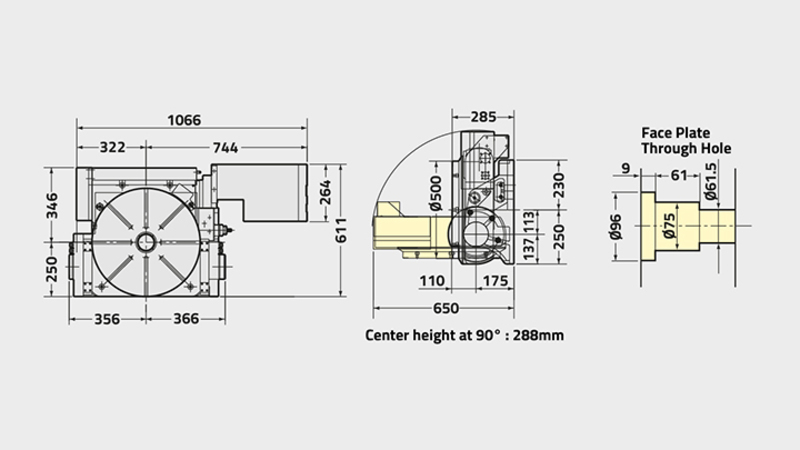

![Technisches Diagramm des NST500-Drehtischs](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdGdNIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--21434871a294bb13ad8f3437f4d8b6ac03533c4a/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST500-100.jpg)
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
NST500 | |
---|---|
Planscheibendurchmesser [Ø mm] | 500 |
Tischserie / Typ | Manuelles Schwenken |
Standardmotorausrichtung (Option linksseitig erhältlich) | Rechts |
Durchmesser der Spindelbohrung [Ø mm H7] | 75 |
Anzahl der Spindeln | 1 |
Spitzenhöhe [mm] | 288 |
T-Nutenbreite [mm] | 14 |
Klemmsystem | Pneumatik |
Klemmmoment [Nm] | 196 |
Trägheitsmoment an der Motorwelle [kg m² x 10³] | 0.69 |
Servomotor [min-1] | αiF8·2000 |
Min. Skala [Grad] | 0.001 |
Drehgeschwindigkeit [min-1] | 5.5 |
Untersetzungsverhältnis | 1/360 |
Teilungsgenauigkeit [s] | 20 |
Teilungsgenauigkeit Ultrapräzision [s] | - |
Nettogewicht [kg] | 320 |
max. zulässiges Werkstückgewicht senkrecht [kg] | 200 |
max. zulässiges Werkstückgewicht waagrecht [kg] | 500 |
max. zulässige Axiallast [N] | 75000 |
max. zulässige Axiallast [FxL Nm] | 2884 |
max. zulässige Axiallast [F x L Nm] | 8330 |
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | - |
Max. Trägheitsmoment [kg m²] | 14.7 |
Antriebsmoment [Nm] | 1152 |
