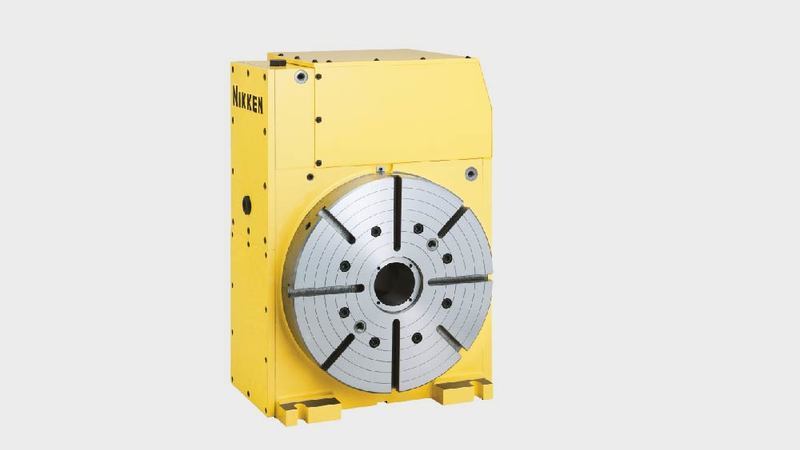

Der NSVX400T ist einer unserer bislang leistungsfähigsten Rundtische und bietet eine unglaubliche Genauigkeit und überdurchschnittliche Vorschubkraft.

Der für die Nutzung in der Öl- und Gasindustrie konzipierte NSVX400 verfügt über ein beispielloses hydraulisches Klemmsystem, was ihn ideal zum Bearbeiten hochfester Materialien macht, auch bei hohen Zustellungen.

Der auch mit einem oben montierten Motor erhältliche NSVX400T optimiert Freiräume und ermöglicht einen leichten Zugang.

Mit einem oben montierten Motor maximiert auch der NSVX400T Freiräume und ermöglicht einen leichten Zugang.

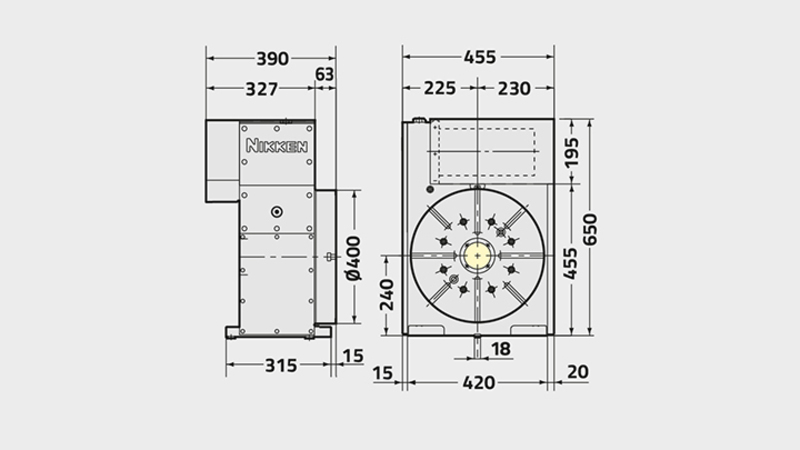

Technisches Diagramm des Drehtisches NSVX400T

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

	NSVX400T
Planscheibendurchmesser [Ø mm]	400
Tischserie / Typ	Hirth-Verzahnung
Standardmotorausrichtung (Option linksseitig erhältlich)	Oben
Durchmesser der Spindelbohrung [Ø mm H7]	80
Anzahl der Spindeln	1
Spitzenhöhe [mm]	350
T-Nutenbreite [mm]	14
Klemmsystem	Hydraulisch
Klemmmoment [Nm]	5880
Trägheitsmoment an der Motorwelle [kg m² x 10³]	2.9
Servomotor [min-1]	αiF12·2000
Min. Skala [Grad]	1/0.001
Drehgeschwindigkeit [min-1]	16.6
Untersetzungsverhältnis	1/120
Teilungsgenauigkeit [s]	±2
Teilungsgenauigkeit Ultrapräzision [s]	-
Nettogewicht [kg]	350
max. zulässiges Werkstückgewicht senkrecht [kg]	250
max. zulässiges Werkstückgewicht waagrecht [kg]	-
max. zulässige Axiallast [N]	58800
max. zulässige Axiallast [FxL Nm]	5880
max. zulässige Axiallast [F x L Nm]	3920
max. zulässige Achslast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm]	-
Max. Trägheitsmoment [kg m²]	11.5
Antriebsmoment [Nm]	576
