Der NSVX500 ist einer unserer bislang leistungsfähigsten Rundtische und bietet eine unglaubliche Genauigkeit und überdurchschnittliche zulässige Achsbelastung.
Der für die Nutzung in der Öl- und Gasindustrie konzipierte NSVX500 verfügt über ein beispielloses hydraulisches Klemmsystem, was ihn ideal zum Tiefschneiden hochsteifer Materialien macht.
Der NSVX500 ist auf große Festigkeit, einfache Wartung und lange Lebensdauer ausgelegt.

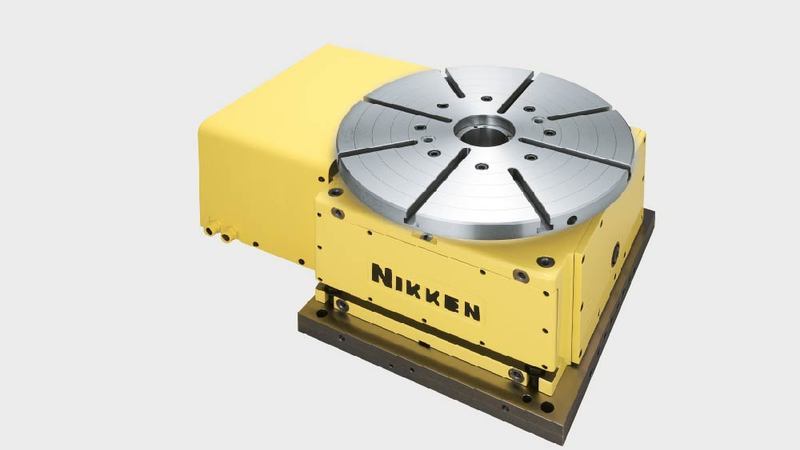

![NSVX500 4. Achse Drehtisch](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc29NIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--8bc9ec47603e35ad9f7f2ee80647f7515e51207f/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVX500.jpg)

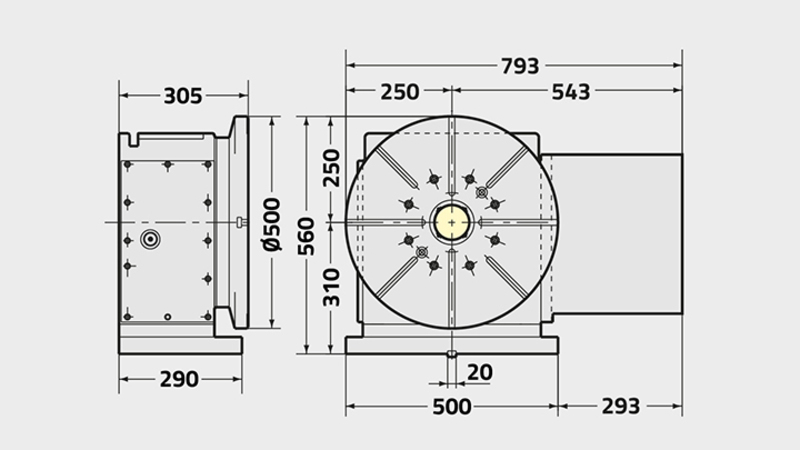

![Technisches Diagramm des Drehtischs der 4. Achse des NSVX500](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc3NNIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--eb3a09d3a91dcc5229f52aaf8116205245cdcc22/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVX500-100.jpg)
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)
NSVX500 | |
---|---|
Planscheibendurchmesser [Ø mm] | 500 |
Tischserie / Typ | Hirth-Verzahnung |
Standardmotorausrichtung (Option linksseitig erhältlich) | Rechts |
Durchmesser der Spindelbohrung [Ø mm H7] | 80 |
Anzahl der Spindeln | 1 |
Spitzenhöhe [mm] | 310 |
T-Nutenbreite [mm] | 14 |
Klemmsystem | Hydraulisch |
Klemmmoment [Nm] | 5880 |
Trägheitsmoment an der Motorwelle [kg m² x 10³] | 3.9 |
Servomotor [min-1] | αiF12·2000 |
kleinstes Inkrement [Grad] | 1/0.001 |
Drehgeschwindigkeit [min-1] | 16.6 |
Untersetzungsverhältnis | 1/120 |
Teilungsgenauigkeit [s] | ±2 |
Teilungsgenauigkeit Ultrapräzision [s] | - |
Nettogewicht [kg] | 410 |
max. zulässiges Werkstückgewicht senkrecht [kg] | 250 |
max. zulässiges Werkstückgewicht waagrecht [kg] | 500 |
max. zulässige Axiallast [N] | 58800 |
max. zulässige Axiallast [FxL Nm] | 5880 |
max. zulässige Axiallast [F x L Nm] | 3920 |
max. zulässige Axiallast bei außermittigem Schwerpunkt (Vertikal mit Stütze) [Nm] | 100 |
Max. Trägheitsmoment [kg m²] | 6.4 |
Antriebsmoment [Nm] | 576 |
