Der 5AX-1200 ist einer unserer größten Rundtische und für Portalfräsen sowie große Bearbeitungszentren konzipiert.

Mit zwei kraftvollen Klemmsystem an beiden Enden der Schwenkachse ist der 5AX-1200 auf kontinuirliche Präzision und Langlebigkeit ausgelegt. Die Anordnung der Planscheibe ist entweder Mittig zum Schwenkzentrum (Typ B) oder nach oben versetzt (Typ A).

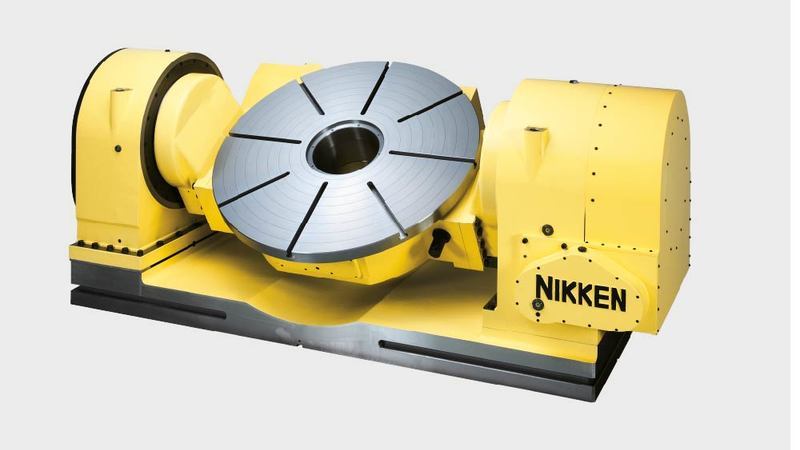

5AX-1200 5. Achse Drehtisch

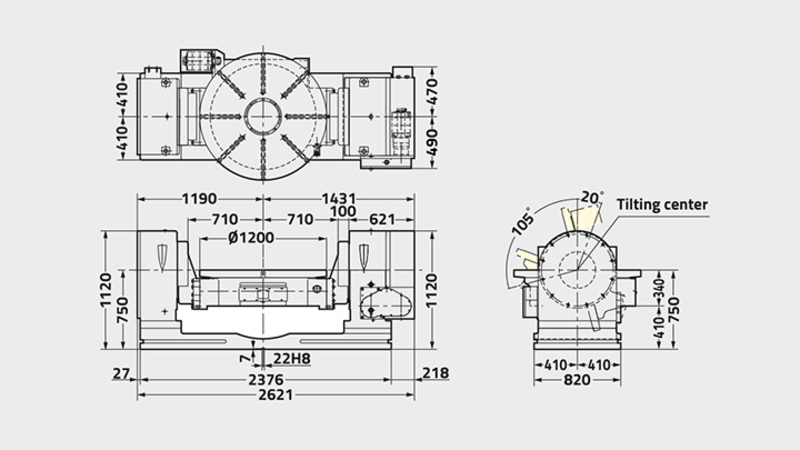

5AX-1200 5. Achse Drehtisch Technisches Diagramm

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

5AX-1200
Planscheibendurchmesser [Ø mm] 1200
Tischserie / Typ Extragroß
Durchmesser der Spindelbohrung [Ø mm H7] 300
Anzahl der Spindeln  1
Spitzenhöhe (90°) [mm] 750
Tischhöhe in waagrechter Position (0°) [mm] 950
T-Nutenbreite [mm] 22
ACHSE Drehen Schwenken (0°-105°)
Klemmsystem Hydraulisch Hydraulisch
Klemmmoment [Nm] 14700 19600
Trägheitsmoment an der Motorwelle [kg m² x 10³] 10.8 3.5
Servomotor [min-1] αiF22·2000 αiF22·2000
kleinstes Inkrement [Grad] 0.001 0.001
Drehgeschwindigkeit [min-1] 5.5 2.7
Untersetzungsverhältnis 1/360 1/720
Teilungsgenauigkeit [s] 20 60
Teilungsgenauigkeit Ultrapräzision [s] ±5 ±10
Nettogewicht [kg] 7300
max. zulässiiges Werkstückgewicht 0° bis 30° [kg] 2500
max. zulässiiges Werkstückgewicht 30° bis 90° [kg] 1500
max. zulässige Axiallast Schwenkwinkel = 0° [N] 137200
max. zulässige Axiallast „F“ bei „L in mm“ Schwenkwinkel = 0° [N] 5488
max. zulässige Axiallast „F“ bei „L in mm“ Schwenkwinkel = 90° [N] 9600
max. zulässige Axiallast Schwenkwinkel = 90° [FxL Nm] 14700
Max. Trägheitsmoment [kg m²]  276
Antriebsmoment [Nm]  3168
