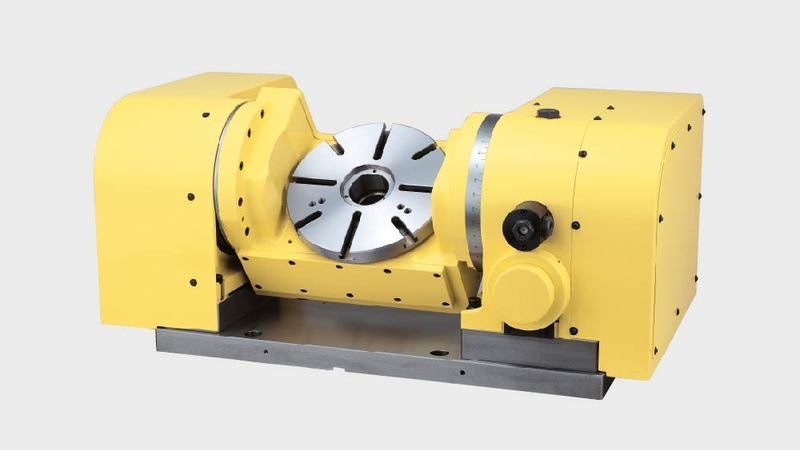

Unter den 5-Achs-Rundtischen gehört der 5AX-250 zu den Verkaufsschlagern von NIKKEN und bietet unerreicht hohe Präzision und Stabilität für mittlere Bearbeitungszentren.

Mit seinem kraftvollen hydraulischen Klemmsystem bietet der 5AX-250 eine hohe Genauigkeit und Leistung sowie eine erstklassige Steifigkeit. Der 5AX-250 ist speziell zur Nutzung an Horizontalmaschinen konzipiert und kann optional mit einem integrierten Drehverteiler mit 3 Durchgängen angeboten werden.

Wie alle NIKKEN-Produkte ist der 5AX-250 auf einfache Wartung und lange Lebensdauer ausgelegt.

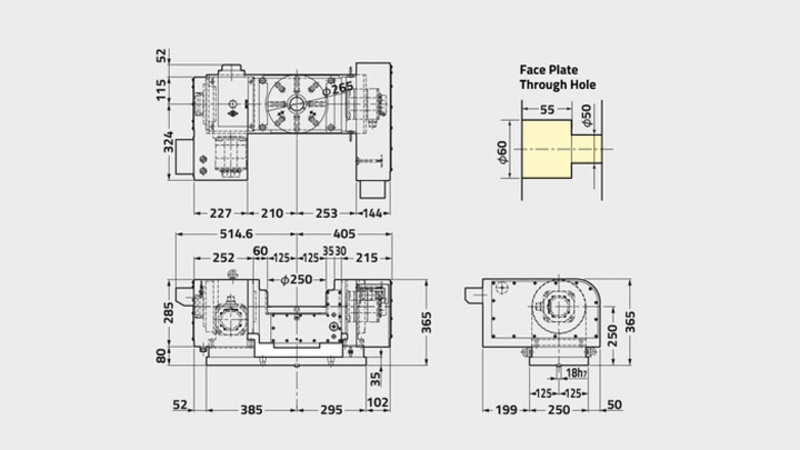

5AX-250 5. Achse Drehtisch Technisches Diagramm

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

	5AX-250
Planscheibendurchmesser [Ø mm]	250
Tischserie / Typ	Standard
Durchmesser der Spindelbohrung [Ø mm H7]	60
Anzahl der Spindeln	1
Spitzenhöhe (90°) [mm]	250
Tischhöhe in waagrechter Position (0°) [mm]	250
T-Nutenbreite [mm]	12
ACHSE	Drehen	Schwenken (0°-105°)
Klemmsystem	Hydraulisch	Hydraulisch
Klemmmoment [Nm]	588	4900
Trägheitsmoment an der Motorwelle [kg m² x 10³]	0.11	0.16
Servomotor [min-1]	αiF4·2000	αiF4·2000
kleinstes Inkremental [Grad]	0.001	0.001
Drehgeschwindigkeit [min-1]	22.2	11.1
Untersetzungsverhältnis	1/90	1/180
Teilgenauigkeit [s]	20	60
Teilgenauigkeit Ultrapräzision [s]	-	-
Nettogewicht [kg]	290
max. zulässiges Werkstückgewicht Tisch 0° bis 30° [kg]	80
max. zulässiges Werkstückgewicht 30° bis 90° [kg]	50
max. zulässige Axiallast Schwenkwinkel = 0° [N]	9800
max. zulässige Axiallast „F“ bei „L in mm“ Schwenkwinkel = 0° [N]	4900N bei L=100
max. zulässige Axiallast „F“ bei „L in mm“ Schwenkwinkel = 90° [N]	5880N bei L=0 2940N bei L=100
max. zulässige Axiallast Schwenkwinkel = 90° [FxL Nm]	382
Max. Trägheitsmoment [kg m²]	0.5
Antriebsmoment [Nm]	144
