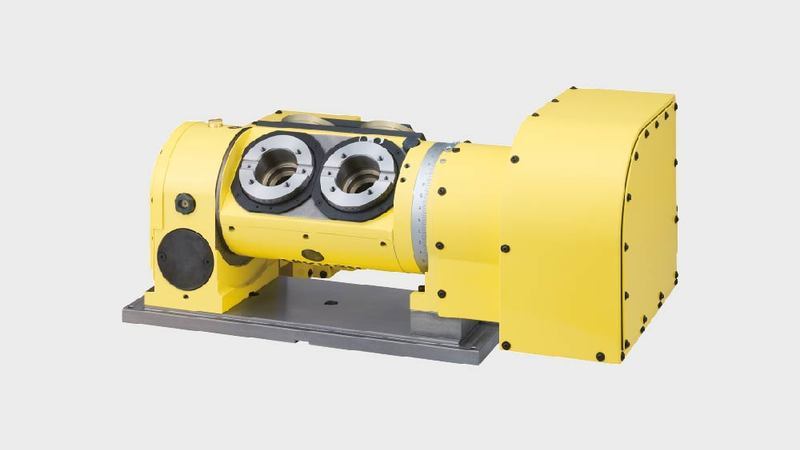

Der 5-Achs-Rundtisch mit Multi-Spindel Typ 5AX-2MT-105 verspricht eine verbesserte Produktion bei unverändert beispiellos hoher Präzision.
Der 5AX-2MT-105 eignet sich ideal für kleine Bauteile in der Massenproduktion und kann wie alle NIKKEN Rundachsen mit Kundenspezifischen Lösugen zum Spannen der Bauteile ausgestattet werden. Wie alle NIKKEN-Produkte ist der 5AX-2MT-105 auf hohe Leistung, einfache Wartung und lange Lebensdauer ausgelegt.
Auch der Einbau mehrerer Spindeln in den 5AX-2MT-105 verursacht in Sachen Leistung keinerlei Einbußen und verspricht wie die übrige NIKKEN Rundtischserie eine Verbesserung der Produktivität bei gleichbleibend unerreicht hoher Präzision, Steifigkeit und Unverwüstlichkeit.
Rundtische Gesamtkatalog (DE - 846ED)
(PDF - 62.5 MB)

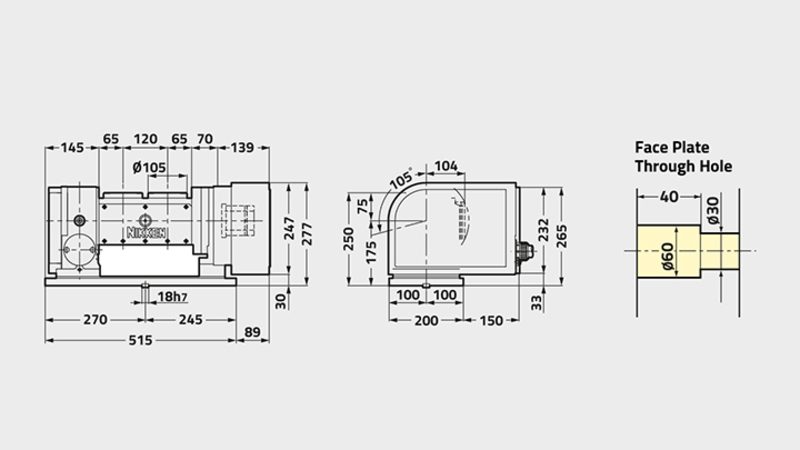

5AX-2MT-105 | ||
---|---|---|
Planscheibendurchmesser [Ø mm] | 105 | |
Tischserie / Typ | Multi-Spindel | |
Durchmesser der Spindelbohrung [Ø mm H7] | 60 | |
Anzahl der Spindeln / Mittenabstand [mm] | 2 / 120 | |
Spitzenhöhe (90°) [mm] | 175 | |
Tischhöhe in waagrechter Position (0°) [mm] | 250 | |
T-Nutenbreite [mm] | 16 | |
ACHSE | Drehen | Schwenken (0°-105°) |
Klemmsystem | Pneumatik | Pneumatik |
AKlemmmoment [Nm] | 147 | 147 |
Trägheit an der Motorwelle [kg m² x 10³] | 0.13 | 0.13 |
Servomotor [min-1] | αiF2·3000 | αiF2·3000 |
kleinstes Inkremental [Grad] | 0.001 | 0.001 |
Drehgeschwindigkeit [min-1] | 33.3 | 16.6 |
Untersetzungsverhältnis | 1/90 | 1/180 |
Teilungsgenauigkeit [s] | ±30 | 60 |
Teilungsgenauigkeit bei Ultrapräzision [s] | - | - |
Nettogewicht [kg] | 150 | |
max. zulässiges Werkstückgewicht 0° bis 30° [kg] | 15 | |
max. zulässiges Werkstückgewicht 30° bis 90° [kg] | 10 | |
max. zulässige Achslast Schwenkwinkel = 0° [N] | 3920 | |
max. zulässige Achslast „F“ bei „L in mm“ Schwenkwinkel = 0° [N] | 784N bei L=60 | |
max. Achslast „F“ bei „L in mm“ Schwenkwinkel = 90° [N] | 653N bei L=0 490N bei L=100 |
|
max. Achslast Schenkwinkel = 90° [FxL Nm] | 49 | |
max. Trägheitsmoment [kg m²] | 0.014 | |
Antriebsmoment [Nm] | 36 |
