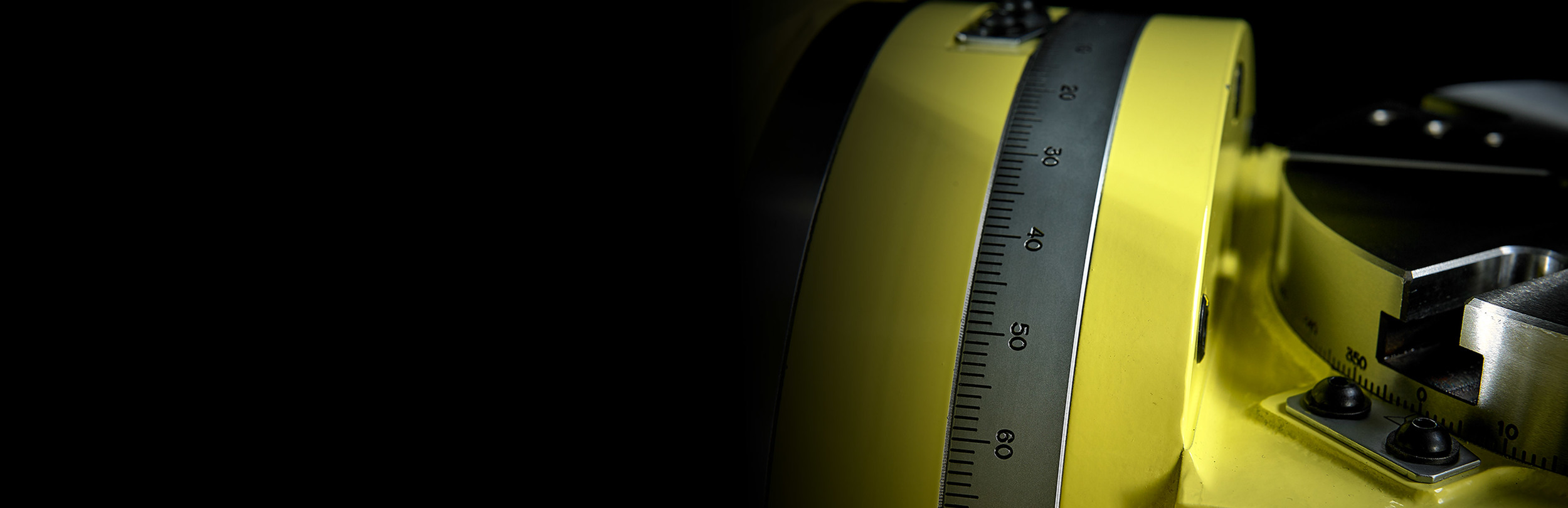

Der 5AX-350 ist einer von NIKKENs Verkaufsschlagern unter den fünfachsigen Rundtischen von mittlerer größe.

Der 5AX-350 verfügt über ein kraftvolles hydraulisches Klemmsystem, bietet eine unvergleichlich hohe Präzision und Langlebigkeit für mittlere bis große Bearbeitungszentren und stellt damit eine in seiner Kategorie unerreichte Produktivität sicher. Der 5AX-350 ist speziell zur Nutzung an Horizontalmaschinen konzipiert und kann optional mit einem integrierten Drehverteiler mit 6 Durchgängen ausgerüstet werden.

5AX-350 5. Achse Drehtisch Technisches Diagramm

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

	5AX-350
Planscheibendurchmesser [Ø mm]	350
Tischserie / Typ	Groß
Durchmesser der Spindelbohrung [Ø mm H7]	80
Anzahl der Spindeln	1
Spitzenhöhe (90°) [mm]	300
Tischhöhe in waagrechter Position (0°) [mm]	300
T-Nutenbreite [mm]	12
ACHSE	Drehen	Schwenken (0°-105°)
Klemmsystem	Hydraulisch	Hydraulisch
Klemmmoment [Nm]	1568	1568
Trägheitsmoment an der Motorwelle [kg m² x 10³]	0.8	1.35
Servomotor [min-1]	αiF8·2000	αiF12·2000
kleinstes Inkrement [Grad]	0.001	0.001
Drehgeschwindigkeit [min-1]	22.2	22.2
Untersetzungsverhältnis	1/90	1/90
Teilungsgenauigkeit [s]	20	60
Teilungsgenauigkeit Ultrapräzision [s]	-	-
Nettogewicht [kg]	420 (355 ohne Grundplatte)
max. zulässiges Werkstückgewicht 0° bis 30° [kg]	200
max. zulässiges Werkstückgewicht 30° bis 90° [kg]	200
max. zulässige Axiallast Schwenkwinkel = 0° [N]	19600
max. zulässige Axiallast „F“ bei „L in mm“ Schwenkwinkel = 0°	4900N bei L=175
max. zulässige Axiallast „F“ bei „L in mm“ Schwenkwinkel = 90°	17160N bei L=0 8580N bei L=100
max. zulässige Axiallast Schwenkwinkel = 90° [FxL Nm]	858
Max. Trägheitsmoment [kg m²]	3.2
Antriebsmoment [Nm]	288
