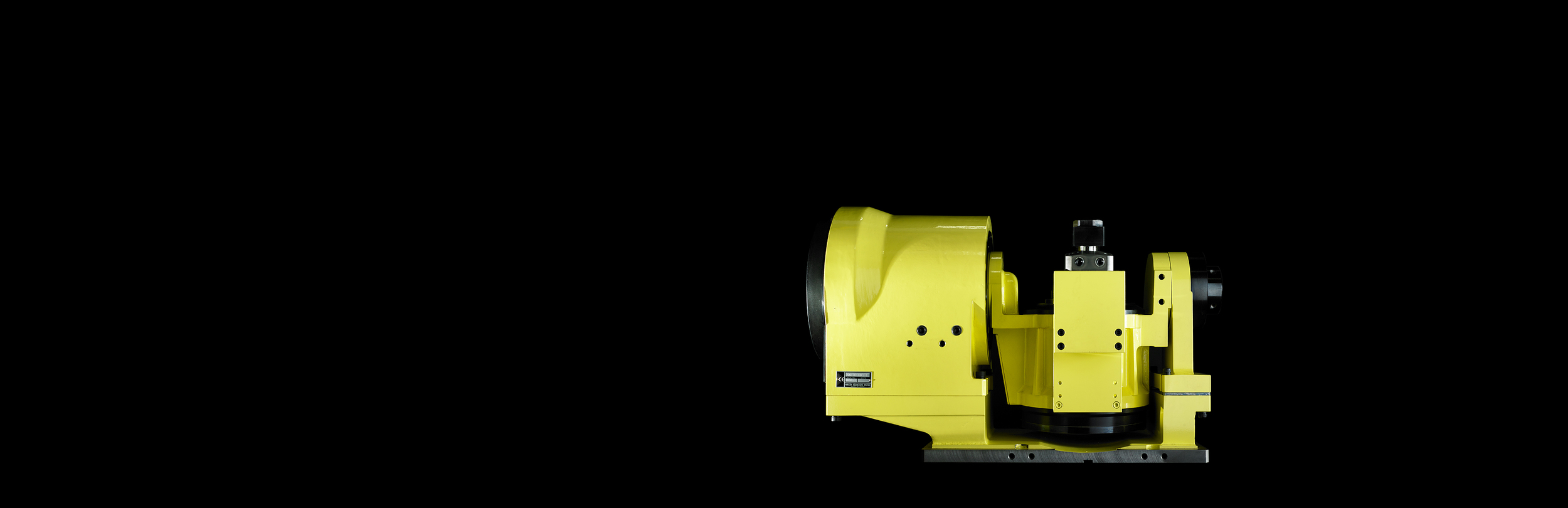

Unser 5AX-DD100AF Rundtisch mit Direktantrieb ist ein neues 'ultrakompaktes' Modell, das kürzlich der wachsenden DD-Reihe hinzugefügt wurde.

Mit einer Breite von nur 554 mm ist er unser kleinster schwenkbarer CNC-Rundtisch mit DD-Motor und eignet sich perfekt für kompakte Werkzeugmaschinen und Anwendungen, bei denen der Bearbeitungsraum sehr klein ist. Direkt angetriebene Rundtische haben keinen mechanischen Untersetzungsmechanismus wie das Schneckensystem, das in einer Standard-Rundtischkonstruktion enthalten ist.

  • Exklusives Micro Spike Klemmsystem

  • Schnelle Beschleunigung

  • Hohe Drehzahl und schnelle Positionierung

  • Kompakte Abmaße

NIKKEN DREHTISCH-KATALOG 2019

(PDF - 20.7 MB)

5AX-DD100AF
Planscheibendurchmesser [Ø mm] 90
Durchmesser Spindelbohrung [Ø mm H7] 50
Sptzenhöhe (90°) [mm] 150
Tischhöhe in waagrechter Position (0°) [mm]  230
T-Nutenbreite [mm] Ø8H7 Pin Hole
ACHSE Drehen Kippen
Klemmsystem Pneumatik (0.5MPa) Pneumatik (0.5MPa)
Klemmmoment [Nm] 75 205
Motor [FANUC]  DiS15/1000 DiS60/400
Drehgeber MPRZ-536A
kleinstes Inkremental [Grad] 0.001 0.001
Drehgeschwindigkeit [min-1] 200 200
Teilungsgenauigkeit [s] ±10 ±1
Max. Drehmoment [Nm] 120
Konstantes Drehmoment [Nm] 20
Nettogewicht [kg] 10
zulässiges Werkstückgewicht 0° bis 30° [kg]  35 130
zulässiges Werkstückgewicht 30° bis 90° [kg] 8.7/16 24/65
