NIKKEN-Rundtische mit Direktantrieb sind einfach und präzise. Tische mit Direktantrieb besitzen kein Getriebeteile wie das Schneckensystem in einem herkömmlichen Rundtisch.

Rundtische mit Direktantrieb sind mit einen Motor ausgestattet, die in das Rundtisch-Gehäuse eingebaut ist, der die Spindel und Planscheibe direkt antreibt.

Diese Tische bieten extrem hohe Rotationsgeschwindigkeiten mit hoher Beschleunigung und Abbremsung. Einzige Einschränkung bei diesem Typ Rundtisch ist dabei das Antriebsmoment des Motors! Obwohl die Anwendung mit Bedacht erfolgen muss, eignen sich die NIKKEN Rundtische mit Direktantrieb für zahlreiche Anwendungen, bei denen komplizierte Formen und Umrisse effektiv und schnell bearbeitet werden sollen.

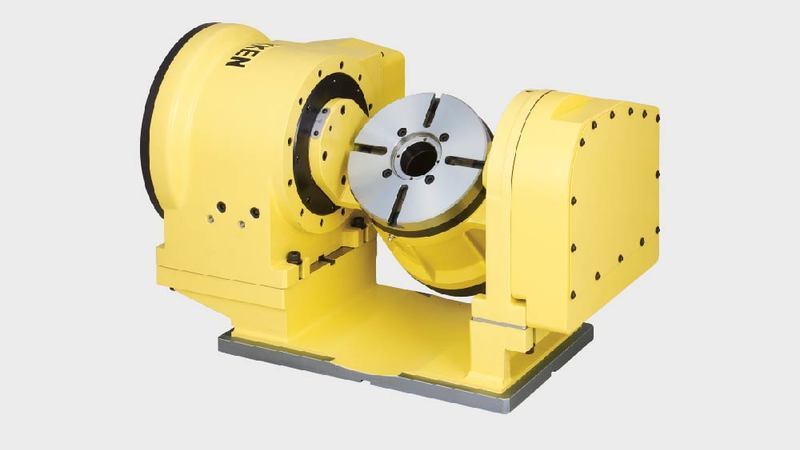

Drehtisch 5AX-DD200BF2

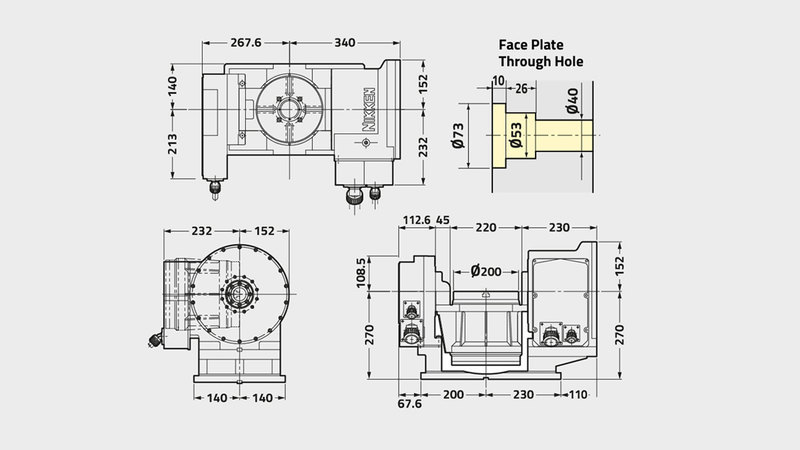

Technisches Diagramm des Drehtischs 5AX-DD200BF2

  • Exklusives „Micro-Spike“-Bremssystem

  • Hohe Beschleunigung

  • Hochgeschwindigkeitsrotation und -positionierung

  • Kompakter Platzbedarf

Rundtische Gesamtkatalog (DE - 846ED)

(PDF - 62.5 MB)

5AX-DD200BF2
Planscheibendurchmesser [Ø mm] 200
Durchmesser Spindelbohrung [Ø mm H7] 53
Spitzenhöhe (90°) [mm] 270
Tischhöhe in waagrechter Position (0°) [mm]  270
T-Nutenbreite [mm] 12
ACHSE Drehen Kippen
Klemmsystem Pneumatik (0.5MPa) Pneumatik (0.5MPa)
Klemmmmoment [Nm] 150 500
Motor [FANUC]  DiS60/400 DiS150/200
Drehgeber αiCz 512A
Kleinstes Inkrement [Grad] 0.001 0.001
Drehgeschwindigkeit [min-1] 200 150
Teilungsgenauigkeit [s] ±10 ±15
Max. Drehmoment [Nm] 130 380
Konstantes Drehmoment [Nm] 24 73/170
Nettogewicht [kg] 185
Zulässiges Werkstückgewicht 0° bis 30° [kg]  30
Zulässiges Werkstückgewicht 30° bis 90° [kg] 30
