5AX-DD201BF3-HSR

NIKKEN SCHLÄGT DIE HYBRIDBEARBEITUNG MIT DREHFUNKTION FÜR DIE BT30-MASCHINE VOR!

NIKKEN setzt seine Innovationen mit der Hybrid-Bearbeitung und der neuen Drehfunktion für die BT30-Maschine fort, wovon unsere Kunden ständig profitieren und die Bearbeitung einfacher wird!

Der neue HSR-Direktantriebstisch von NIKKEN hat einen eingebauten Direktantriebsmotor, der eine hohe Drehgeschwindigkeit von 1500 U/min für die Drehachse erreicht! Mit einer patentierten Kernkühlung der Drehspindel, die den Temperaturanstieg bei kontinuierlichen Schneidvorgängen unterdrücken kann.

Plus eine spezial eingebaute 3-Port-Drehdurchführung!

Rundtische Gesamtkatalog (UK)

(PDF - 62.5 MB)

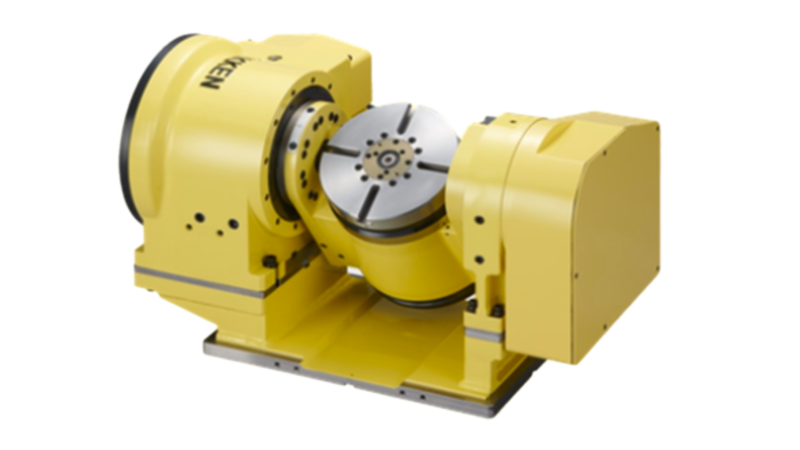

	5AX-DD201BF3-HSR
Planscheibendurchmesser [Ø mm]	200
Spitzenhöhe (90°) [mm]	280
Tischhöhe in waagrechter Position (0°) [mm]	306
T-Nutenbreite [mm*1]	12H7
ACHSE	Drehen	Kippen
Klemmsystem	Pneumatik (0.5MPa)	Pneumatik (0.5MPa)
Klemmmmoment [Nm]	150	500
Motor [mit brake]	DiS60/1500-B	DiS180/800-B
Drehgeber	αiCz 512A
Kleinstes Inkrement [Grad]	0.001	0.001
Drehgeschwindigkeit [min-1*2]	1500	150
Teilungsgenauigkeit [s]	±10	±15
Max. Drehmoment [Nm]	140	380
Konstantes Drehmoment [Nm]	60*2	73/180*3
Nettogewicht [kg]	240

*1 Eingebaute Anschlüsse A, B, C + Ablassöffnungen. Die Anschlüsse A,B sind nur hydraulisch und sammeln das Öl aus dem Ablassanschluss. Das Öl muss in den Hydrauliktank zurückgeführt werden. Der Anschluss C ist nur pneumatisch.

*2 Der Motor der Drehspindel ist ein Spezialmotor mit Kernkühlung. Eine geeignete externe Kühlvorrichtung ist erforderlich. Die Wahl des Kühlöls kann auch durch die Wahl der Kühlvorrichtung (Chiller) eingeschränkt sein. Wenn die Kühlvorrichtung aktiv ist, überwachen Sie bitte ständig ihren Zustand, um sicherzustellen, dass eine ordnungsgemäße Kühlung aufrechterhalten wird - idealerweise sollte das System so konzipiert/integriert sein, dass es die Maschine und den Drehtisch mit einem Alarm/Stop stoppt, falls etwas ausfällt.

*3 Dieser Wert gilt, wenn der Tischkörper mit Kühlöl gekühlt wird.
