Direkt angetriebene Rundtische von NIKKEN sind wie die konventionellen Rundtische außerordentlich Präzise und Langlebig. Direkt angetriebene Rundtische verfügen über keinen mechanischen Untersetzungsmechanismus wie das Schneckensystem, das in einer Standard-Rundtischkonstruktion enthalten ist.
Bei direkt angetriebenen Rundtischen ist der Motor effektiv in den Rundtischkörper 'eingebaut' und treibt die Achsen und die Planscheibe direkt an.
-
Exklusives Micro Spike Klemmsystem
-
Schnelle Beschleunigung
-
Hohe Drehzahl und schnelle Positionierung
-
Kompakte Abmaße
Direkt angetriebene Tische bieten extrem hohe Rotationsgeschwindigkeiten mit hoher Beschleunigung und Verzögerung. Die einzige Grenze ist das Antriebsmoment des Motors! Der individuelle Prozess und die Einrichtung müssen berücksichtigt werden, aber die direkt angetriebenen Drehtische von NIKKEN eignen sich für zahlreiche Anwendungen, bei denen komplizierte Formen und Gestalten schnell und effektiv bearbeitet werden müssen.

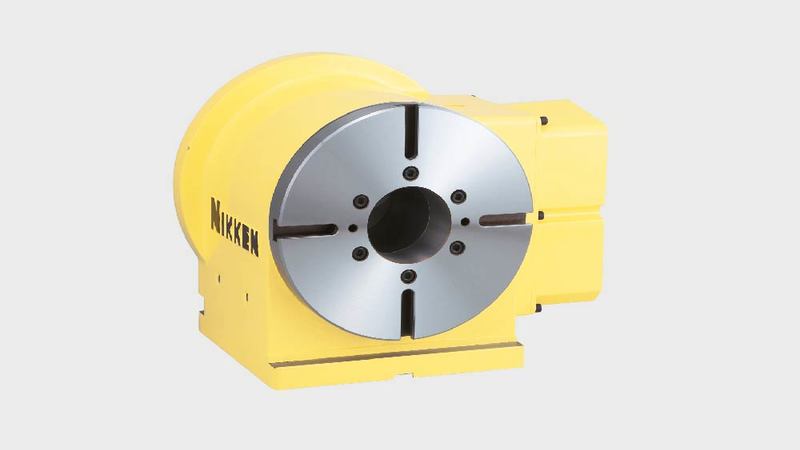

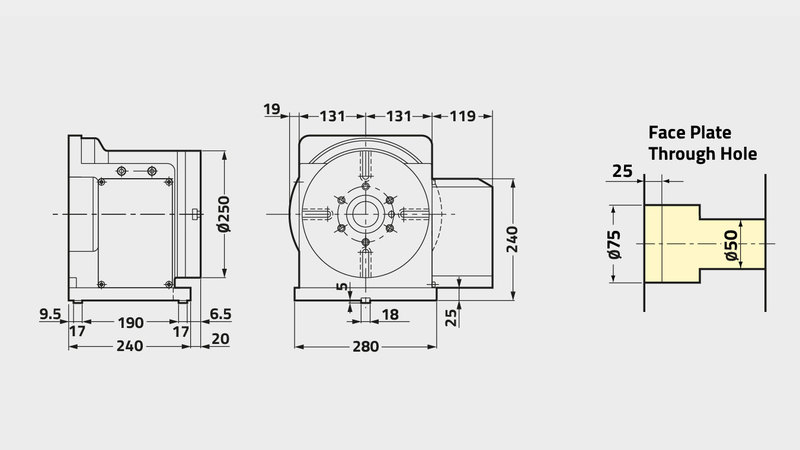

DD250F-150 | ||
---|---|---|
Durchmesser Planscheibe[Ømm] | 250 | |
Durchmesser Spindelbohrung [Ømm H7] | 75 | |
Spitzenhöhe [mm] | 170 | |
T-Nutenbreite [mm] | 12 | |
Klemmsystem | Pneumatik (0.5MPa) | |
Klemmmoment [Nm] | 500 | |
Servo Motor [FANUC] | DiS150/300 | |
Encoder | αiCz Sensor 512A | |
Kleinstes Inkrement [°] | 0.001 | |
Drehzahl [min-1] | 150 | |
Teilungsgenauigkeit [sec] | ±10 | |
Nettogewicht [Kg] | 105 | |
Zul. Werkstückgewicht [Kg] | 100 | |
Max. Drehmoment [Nm] | 380 | |
Konstantes Drehmoment [Nm] | 73/170 | |
Benötigte Kühlleistung [w] | 1600 |
