Direkt angetriebene Rundtische von NIKKEN sind wie die konventionellen Rundtische außerordentlich Präzise und Langlebig. Direkt angetriebene Rundtische verfügen über keinen mechanischen Untersetzungsmechanismus wie das Schneckensystem, das in einer Standard-Rundtischkonstruktion enthalten ist.

Bei direkt angetriebenen Rundtischen ist der Motor effektiv in den Rundtischkörper 'eingebaut' und treibt die Achsen und die Planscheibe direkt an.

  • Exklusives Micro Spike Klemmsystem

  • Schnelle Beschleunigung

  • Hohe Drehzahl und schnelle Positionierung

  • Kompakte Abmaße

Direkt angetriebene Tische bieten extrem hohe Rotationsgeschwindigkeiten mit hoher Beschleunigung und Verzögerung. Die einzige Grenze ist das Antriebsmoment des Motors! Der individuelle Prozess und die Einrichtung müssen berücksichtigt werden, aber die direkt angetriebenen Drehtische von NIKKEN eignen sich für zahlreiche Anwendungen, bei denen komplizierte Formen und Gestalten schnell und effektiv bearbeitet werden müssen.

NIKKEN DREHTISCH-KATALOG 2019

(PDF - 20.7 MB)

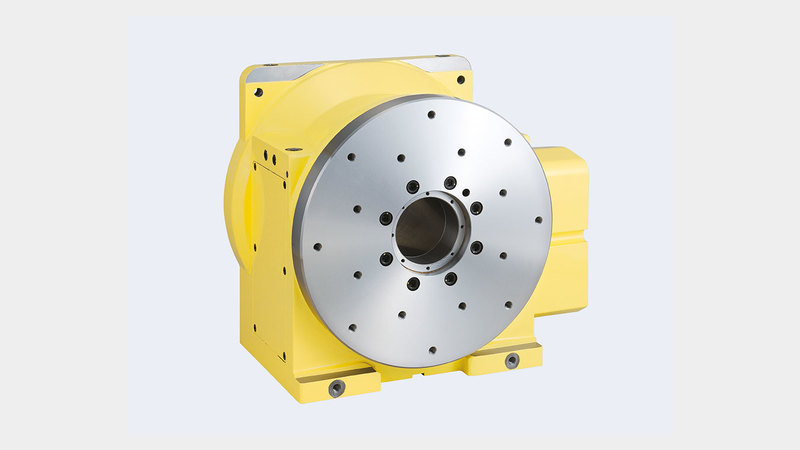

DD400F-250
Durchmesser Planscheibe[Ømm] 400
Durchmesser Spindelbohrung [Ømm H7] 100
Spitzenhöhe [mm] 230
T-Nutenbreite [mm] 14
Klemmsystem Pneumatik (0.5MPa)
Klemmmoment [Nm] 1000
Servo Motor [FANUC] DiS250/250
Encoder αiCz Sensor 1024A
Kleinstes Inkrement [°] 0.001
Drehzahl [min-1] 125
Teilungsgenauigkeit [sec] ±10
Nettogewicht [Kg] 245
Zul. Werkstückgewicht [Kg] 250
Max. Drehmoment [Nm] 600
Konstantes Drehmoment [Nm] 120/225
Benötigte Kühlleistung [w] 1200
