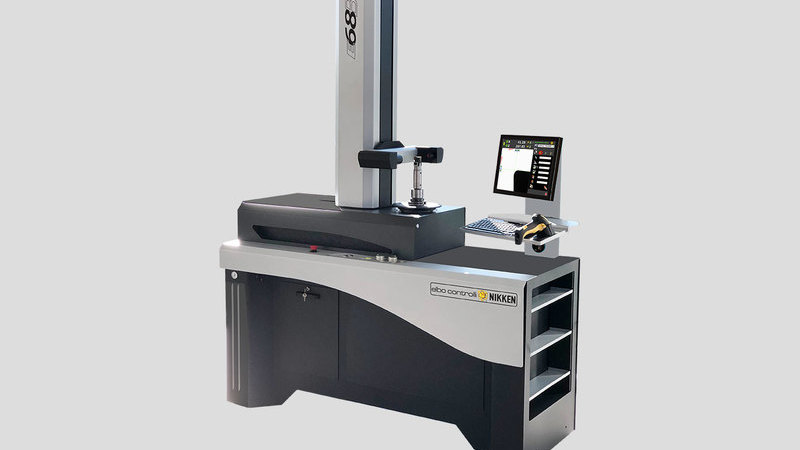

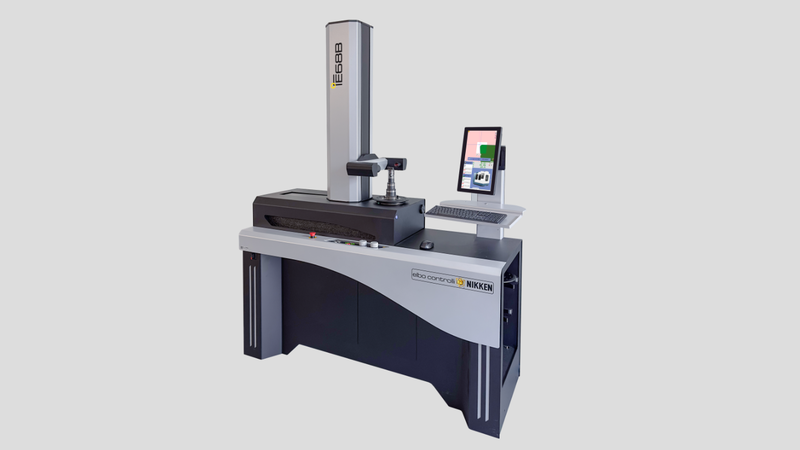

E68B Werkzeugvoreinstellgerät

Das 68B-Werkzeugvoreinstellgerät wurde als Einstiegsmodell in unserer Reihe fortschrittlicher Werkzeugvoreinstellgeräte entwicklt, um anspruchsvollere Anwendungen gerecht zu werden.  Im Vergleich zu unserer übrigen Voreinstellgerätepalette bieten Aufbau, Konzeption und Möglichkeiten erhebliche Vorteile

Als freistehendes Gerät mit integriertem Untersatz besteht das E68L aus geschliffenen Granitelementen und einer Edelstahlkonstruktion.  Der Touchscreen zusammen mit dem Kamerasystem und neuer Elektronik ermöglichen eine einfache operative und funktionelle Bedienung.

Alle Achsbewegungen des E68B werden servogesteuert, ohne dass der Bediener Kontakt mit der Säule hat. Dies erhöht die Maschinengenauigkeit und Wiederholbarkeit gegenüber ähnlichen Maschinen, die die Bewegung über einen an der Säule montierten manuellen Griff beinhalten, drastisch.

Spindelsystem

Das Präzisionsspindelsystem ist komplett austauschbar und verwendet einen einteiligen Einsatz mit vollständig mechanischem Werkzeugklemmen (pneumatisches System) das ISO/BT, HSK und Polygon-Werkzeugschäfte einspannen kann und die Verwendung von Adaptern und die mit diesen oftmals einhergehenden Toleranzfehlern unnötig macht. Die Konstruktion des Systems ähnelt eher der Spindel einer Werkzeugmaschine als der eines Werkzeugvoreinstellgeräts!

Technische Daten:

Messbereich: Durchmesser max. 600 mm (Radius 300 mm) und Höhe max. 800 mm
Elbo Controlli NIKKEN Glasmessstab mit Auflage aus GESCHLIFFENEM GRANIT vom Typ SLIDE GS371 (mit Hochpräzisionslaser-Laser zertifiziert)

Mechanische, elektronische und optische Standardausrüstung:
Basis und Säule aus Naturgranit: Linearitätsfehler max. 2 μm/m, zertifiziert mit Taylor Hobson-Messsystem mit einer Auflösung von 1 μm/m
Stabiler Maschinenaufbau aus Stahl, mit vibrationsdämpfenden, einstellbaren Füßen
Auflösung der Achsen: X= 1 μm, Z= 1 μm
Auswechselbarer Spindeleinsatz für ISO / BT / HSK / VDI (zu spezifizieren) mit einer Rundlauftoleranz von < 2 μm
Indexierung der Spindel in 4 Winkeln: 0° / 90° / 180° / 270°
Spindelaufnahmenidentifikationssystem (SP-ID) mit NFC-Technologie zur automatischen Erkennung des Spindeleinsatzes nach jedem Tausch
Prismenförmige Linearführungen: 2 Führungen für die X-Achse und 1 Führung für die Z-Achse
Doppelte Kugelumlaufschlitten (insgesamt fünf), auf Lebensdauer geschmiert
Universeller elektromechanischer Werkzeughalteranzug (SK/BT/HSK/polygonale Kegelwerkzeuge - zu spezifizieren)
Pneumatisch-mechanische Klemmung der Drehung des Spindelhalters mit 3 Kolben in 120°-Stellung
Motorisierte Achsbewegung
Handbedienteil mit Handrädern zur Feineinstellung und Tasten für schnelle Bewegung (2,5 m/min)
Vorgespannte Spiralfeder (Anstatt Gegengewichtssystem

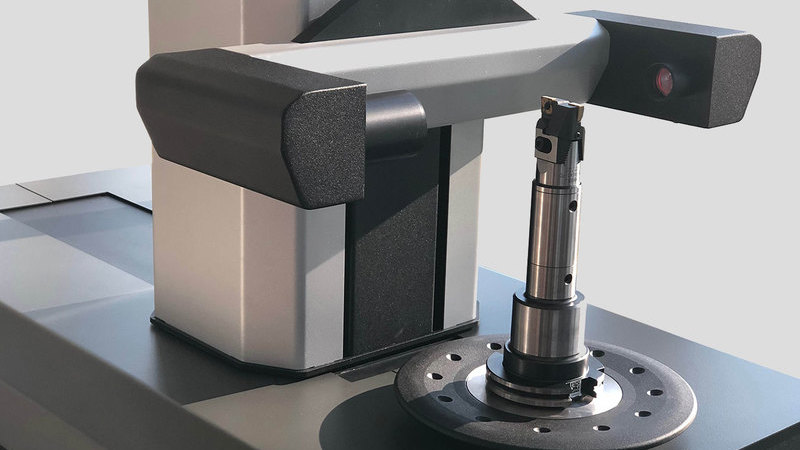

Bildsystem zur Werkzeugvermessung und -prüfung:
C-MOS-Sensor - Bildbereich 5 x 5 mm
Vergrößerung ca. 38-fach
Telezentrische Linse
Auflicht mit Ringlinse sowie punktförmiges Licht

Benutzeroberfläche:
15" TFT Farb-Touchscreen
Intel Quad Core Prozessor
UBUNTU LINUX Betriebssystem
Datenspeicherung auf SSD
4 USB Schnittstellen
Ein LAN Anschluss sowie WiFi 802.11 mit 150 Mbits

Standard-Software:
Einfache und intuitive Bedienung über einen einzigen Touchscreen (auf Basis von ISO7000)
Maschinennullpunkt
Erstellung von Werkzeuglisten sowie vermessen einzelner Werkzeuge. Möglichkeit zur Erstellung eigener Listenformate
Verwaltung von theoretischen Maßen und Toleranzen
Werkzeugsets und universeller Postprozessor
Automatischer Wechsel der Maschinennullpunkte
Druckbarer Werkzeugset-Bericht
Vorbereitet für TiD-Infrastruktur zur Werkzeugidentifizierung mit Datamatrixcode
Magnetspeicherchip Verwaltung (z.B. Balluff, Hardware nicht im Lieferumfang enthalten)

Staubschutzabdeckung im Lieferumfang enthalten
Gesamtabmessungen: Länge = 1700 mm, Höhe = 2300 mm, Tiefe = 700 mm. Nettogewicht: 570 Kg
