Um Effizienz und Präzision in einer modernen Maschinenwerkstatt zu gewährleisten, ist der Einsatz eines Werkzeugvoreinstellgeräts unerlässlich. Mit dieser Technologie können die Werkzeugabmessungen vor der Bearbeitung genau gemessen und eingestellt werden, wodurch der Maschinenstillstand reduziert und die Qualität der Endprodukte verbessert werden.

Jedes Bauteil der E68-Serie wird strengen Konstruktions- und Prüfverfahren unterzogen. Daraus resultiert eine Abweichung von weniger als 2 µm im Rundlauf, welche extrem genaue und zuverlässige Messungen gewährleistet.

Bei der Innovation geht es nicht nur um Funktionalität, sondern auch um die Art und Weise, wie der Benutzer mit dem System interagiert. Mit einer Smartphone-ähnlichen Benutzerfreundlichkeit bietet unsere Software eine intuitive und unkomplizierte Erfahrung, die jeden Vorgang erleichtert.

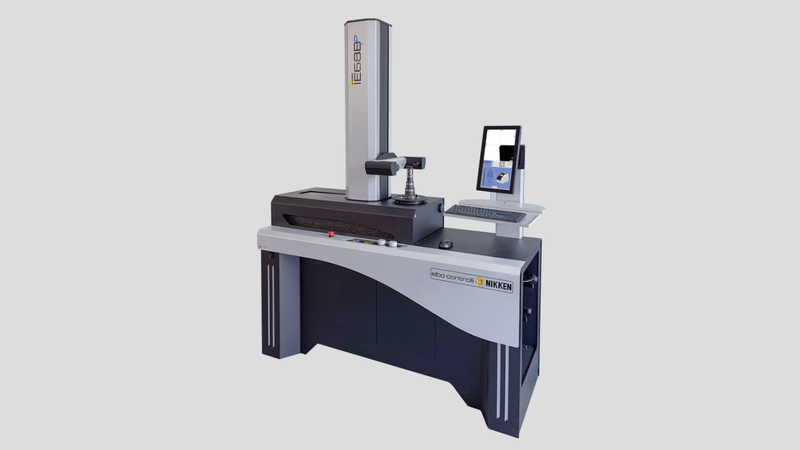

Das neue automatische Achsenpositionierungssystem der E68BP hebt die Werkzeugvoreinstellung auf die nächste Stufe und gewährleistet einen schnellen, intuitiven und fehlerfreien Messvorgang. Die Maschine führt eine halbautomatische Positionierung und Messung der Schneidkanten durch, optimiert den Arbeitsablauf und reduziert das Risiko von Ungenauigkeiten.

Wie funktioniert das neue automatische Achsenpositionierungssystem? Nachdem Sie das Werkzeug identifiziert haben, geben Sie einfach die theoretischen Werte für Durchmesser und Höhe ein, sowie die gewünschten Toleranzen. An diesem Wert positioniert sich das E68BP automatisch und misst die maximalen X- und Z-Werte, wobei ein 360°-Drehzyklus der Spindel vollzogen wird.

Dank dieser Technologie kann die Messung mit einem einfachen Abruf des Werkzeugs so oft wie nötig wiederholt werden, so dass der Bediener nur noch warten muss, bis der Prozess abgeschlossen ist.

ECN Gesamtkatalog

(PDF - 7.57 MB)

ALLGEMEINE MERKMALE

  • Messbereich: Durchmesser max 600 mm (Radius 300 mm); Höhe max 800 mm
  • Basis und Säule aus natürlichem Granit: max Linearitätsfehler 8 µm/m
  • Sockel aus Stahl (3+1 verstellbare Füße)
  • Linearführungen (2 für X-Achse, 1 für Z-Achse) mit doppelten Kugelumlaufführungen
  • Motorisierte Achsenbewegung
  • Motorisierte Feinverstellung
  • ECN GS371 zertifizierte optische Maßstäbe (Auflösung 1µm)
  • Vertikaler TFT-15,6-Zoll-Full-HD-Touchscreen-Monitor
  • Tastatur und Maus
  • Spindelseitenhalterung (1 für 2 Spindeln)
  • Gesamtabmessungen: L = 1748,5 mm, H = 2217 mm, D = 717 mm
  • Gewicht: ~ 570 kg
