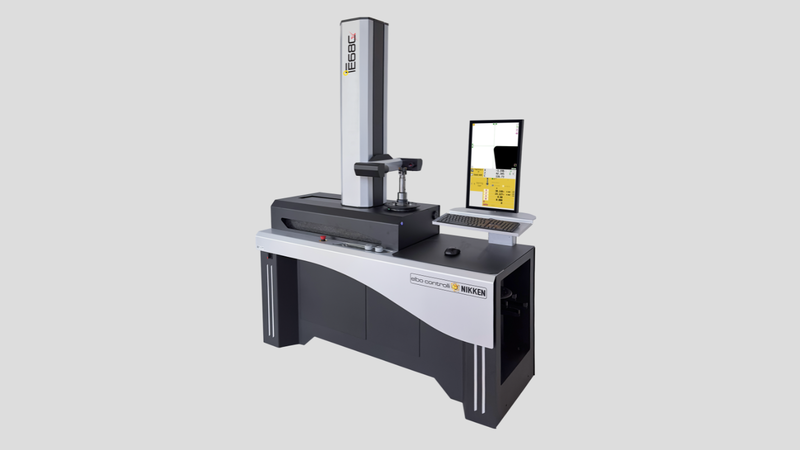

Die Integration eines Werkzeugvoreinstellgeräts der Serie E68 ist eine strategische Investition für jeden Maschinenbaubetrieb, der seine Wettbewerbsfähigkeit steigern möchte, indem er eine hohe Bearbeitungsqualität und effiziente Produktionszeiten garantiert.

Die E68-Serie ist für härteste Bedingungen ausgelegt und eignet sich perfekt für den Einsatz in Industrieumgebungen, die durch ständige Vibrationen gekennzeichnet sind, die die Messgenauigkeit beeinträchtigen könnten. Seine strukturelle Steifigkeit gewährleistet eine hohe Betriebssicherheit, so dass Sie auch in den anspruchsvollsten Situationen sicher arbeiten können.

Elbo Controlli NIKKEN hat schon immer hochmoderne Lösungen für die automatische Werkzeugmessung, -prüfung und -analyse entwickelt, die einem grundlegenden Prinzip folgen: die Arbeit der Bediener so einfach wie möglich zu machen und gleichzeitig menschliche Fehler zu minimieren.

Mit unserer neuen intelligenten Schnittstelle wird die Programmierung der Werkzeugmessung zu einer reibungslosen und intuitiven Erfahrung. Legen Sie alle Messpunkte fest, definieren Sie die Anzahl der Schneiden, theoretische Werte und Toleranzen - alles in einem Bildschirm. Sie entscheiden, wie Sie Ihre Werkzeuge messen und wohin die Ergebnisse exportiert werden sollen: Postprozessor, TID, RFID-Chip oder ein einfacher druckbarer Bericht.

Automatisierung ist der Schlüssel zur Optimierung von Produktionsprozessen, zur Verringerung manueller Aufgaben und zur Steigerung von Effizienz und Präzision. Obwohl sie in vielen Bereichen Anwendung findet, entfaltet sie in der Industrie und im verarbeitenden Gewerbe ihr volles Potenzial. Mit dem Werkzeugvoreinstellgerät E68CX macht Ihr Produktionsprozess einen Quantensprung. Auf dem heutigen Markt hängt die Wettbewerbsfähigkeit von der Bereitschaft ab, innovativ zu sein und schnell auf Kundenwünsche zu reagieren. Automatisieren bedeutet, sich weiterzuentwickeln, zu optimieren und immer einen Schritt voraus zu sein.

ECN Gesamtkatalog

(PDF - 7.57 MB)

ALLGEMEINE MERKMALE

  • Messbereich: Durchmesser max 600 mm (Radius 300 mm); Höhe max 800 mm
  • Basis und Säule aus natürlichem Granit: max Linearitätsfehler 8 µm/m
  • Sockel aus Stahl (3+1 verstellbare Füße)
  • Linearführungen (2 für X-Achse, 1 für Z-Achse) mit doppelten Kugelumlaufführungen
  • Motorisierte Achsenbewegung
  • Motorisierte Feinverstellung
  • ECN GS371 zertifizierte optische Maßstäbe (Auflösung 1µm)
  • Vertikaler TFT-21,5-Zoll-Full-HD-Touchscreen-Monitor
  • Tastatur und Maus
  • Spindelseitenhalterung (1 für 2 Spindeln)
  • Gesamtabmessungen: L = 1748,5 mm, H = 2217 mm, D = 717 mm
  • Gewicht: ~ 570 kg
