MICRO VC SPANNZANGENFUTTER
NEW Micro VC Spannzangenfutter:
Der NEUE Mikro-VC von NIKKEN, der sowohl als Monoblock für kompakte Hochgeschwindigkeitsspindeln als auch als Zylinderschaft-Variante erhältlich ist, ist eine innovative Lösung zur Verbesserung der Bearbeitungsprozesse für die neueste Generation von Mikro-Werkzeugmaschinen und Spindeln, bei denen höhere Spindeldrehzahlen und eine ausgewogene Werkzeugaufnahme erforderlich sind.
Das NEUE MVH-Werkzeughaltersortiment ist sowohl mit geradem (MVH) als auch mit kegelförmigem (MVHT) Schaft erhältlich und wurde für HSK-Hochgeschwindigkeitsspindeln optimiert. Durch die hohe Genauigkeit und Zuverlässigkeit der 8-Grad-Spannzange von NIKKEN eignet es sich perfekt für die Teile und Prozesse, die normalerweise auf dieser Art von kompakter Plattform eingesetzt werden. Kleinere, hochdetaillierte und oft teure Komponenten erfordern höchste Präzision, optimalen Freiraum und ultimativen Zugang - genau das, wofür unser neues Sortiment entwickelt wurde und wo sich MVH auszeichnet!
NEU HSK-E - Symmetrischer Schaft:
Der neue Mikro-VC-Halter ist in erster Linie um den symmetrischen HSK-E-Werkzeughalterschaft herum konstruiert. Im Gegensatz zu den üblichen HSK-A-Systemen ist die Form des Flansches für hohe Drehzahlen ausgelegt und optimiert und daher vollständig symmetrisch, ohne Mitnehmerschlitze, Werkzeugbohrung oder Steuerkerbe. Dies sorgt für eine hervorragende Auswuchtung und auch für geringere Vibrationen bei höheren Drehzahlen - daher ist es die übliche Verbindungswahl für solche Werkzeugmaschinen und Werkzeugaufnahmen geworden.

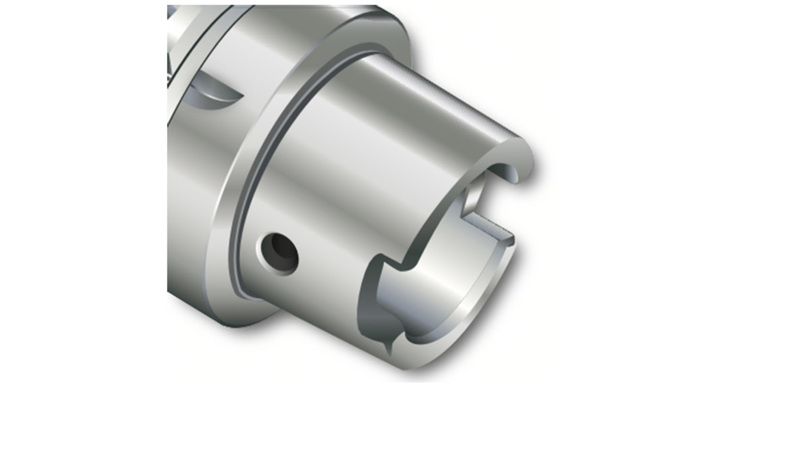

HSK-A

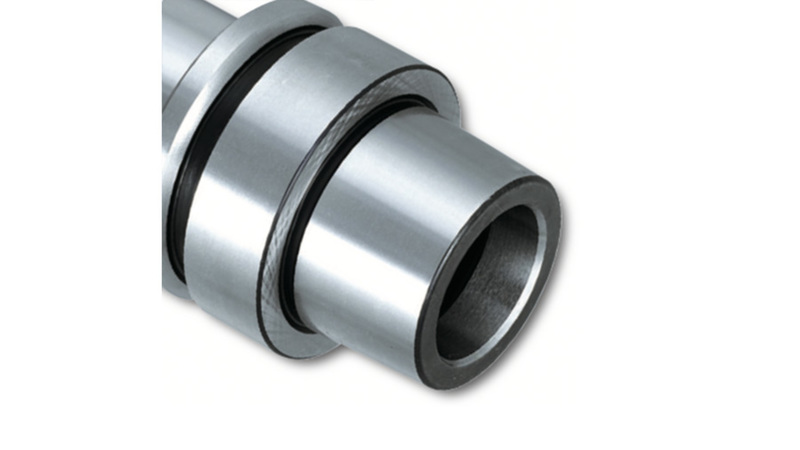

HSK-E
-
Rundlauf: 3μm bei 3xDurchmesser
-
Hohe Geschwindigkeit : MAX. 50.000U/min
-
8° konische Spannzangen : Hervorragender Grip
-
Schnelles und einfaches Beladen
NEU Geradschaftiger Mikro-VC-Halter:
Mit der Aufnahme unserer vielseitigen MVH-Geradschaftverlängerung in das Sortiment bieten wir den Anwendern eine effektivere Nutzung von Schneidwerkzeugen mit Standardlänge. Erhältlich in zwei Durchmessern, erübrigt sich der Einsatz von kostspieligen Schneidwerkzeugen mit Überlänge, wenn eine größere Reichweite erforderlich ist, was zu erheblichen Kosteneinsparungen und höherer Zuverlässigkeit bei komplizierten Prozessen führen kann. Durch die Aufnahme von mehr Standardschneidwerkzeugen in Verbindung mit einer geeigneten Spannzange vereinfacht die MVH-Lösung mit Zylinderschaft die Arbeitsabläufe, reduziert den Bestand an Schneidwerkzeugen, senkt die Kosten und minimiert die Komplexität der Bearbeitung.
Durchmesser „D“ | CODE | LÄNGE „L“ | Ø SPANNMUTTER „C“ | Spindel | |
---|---|---|---|---|---|
HSK20E-MVH4-33 | 3.0-4.0 | MVH4 | 33 | 12 | HSK20E |
HSK20E-MVH6-35 | 3.0-6.0 | MVH6 | 35 | 14 | HSK20E |
HSK25E-MVH4-45 | 3.0-4.0 | MVH4 | 45 | 12 | HSK25E |
HSK25E-MVH6-45 | 3.0-6.0 | MVH6 | 45 | 14 | HSK25E |
HSK25E-MVHT4-45 | 3.0-4.0 | MVHT4 | 45 | 12 | HSK32E |
HSK25E-MVHT6-45 | 3.0-6.0 | MVHT6 | 45 | 14 | HSK32E |
HSK32E-MVHT4-45 | 3.0-4.0 | MVHT4 | 45 | 12 | HSK32E |
HSK32E-MVHT4-60 | 3.0-4.0 | MVHT4 | 60 | 12 | HSK32E |
HSK32E-MVHT6-45 | 3.0-6.0 | MVHT6 | 45 | 14 | HSK32E |
HSK32E-MVHT6-60 | 3.0-6.0 | MVHT6 | 60 | 14 | HSK32E |
HSK40E-MVH4-45 | 3.0-4.0 | MVH4 | 45 | 12 | HSK40E |
HSK40E-MVHT4-60 | 3.0-4.0 | MVHT4 | 60 | 12 | HSK40E |
HSK40E-MVHT6-60 | 3.0-6.0 | MVHT6 | 60 | 14 | HSK40E |
HSK50E-MVH4-50 | 3.0-4.0 | MVH4 | 50 | 12 | HSK50E |
HSK50E-MVH6-55 | 3.0-6.0 | MVH6 | 55 | 14 | HSK50E |
HSK50E-MVHT4-80 | 3.0-4.0 | MVHT4 | 80 | 12 | HSK50E |
HSK50E-MVHT6-80 | 3.0-6.0 | MVHT6 | 80 | 14 | HSK50E |
S12-MVH4-130 | 3.0-4.0 | MVH4 | 130 | 12 | 12mm |
S13-MVH6-160 | 3.0-6.0 | MVH6 | 160 | 14 | 13mm |
