Multi-Lock

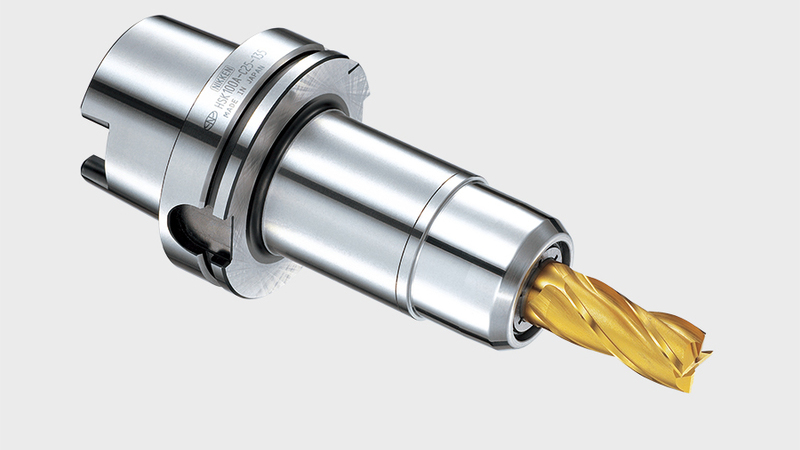

NIKKENs Multi-Lock ist die ultimative „mechanische Kraftspannfutter“!

Die Konstruktion ist zweiteilig - ein speziell wärme- und kältebehandelter Hauptteil als Verbindung zur Spindel mit einer präzise geschlitzten Bohrung zur Aufnahme des Werkzaugschaftes, die mit einer separat gefertigten externen Spannmutter montiert wird.

In der Spannmutter ist ein Führungskäfig eingelassen der, neben einer Serie von Sprengringen, Dichtungen und Abstandhaltern, hunderte präzise gehärtete und beschichtete Nadelrollen enthält - komplex, aber sehr wirkungsvoll!

Die Bedienung ist sehr einfach und doch äußerst effektiv. Das Schneidwerkzeug und die Reduzierspannzange, falls erforderlich, werden in die Hauptbohrung des Spannfutters geschoben und die Spannmutter danach im Uhrzeigersinn festgedreht.

Zunächst wird die Spannmutter von Hand angezogen, anschließend mit dem passenden Spannschlüssel, und durch die Drehung „klettert“ die Spannmutter einen sehr flachen externen Kegel am Hauptteil hinauf. Die daraus entstehende elastische Verformung drückt die geschlitzte Hauptbohrung um den Werkzeugschaft zusammen und sorgt damit auf ganzer Länge für eine kraftvolle Spannung.

Das Klemmen und die Drehung des Ringes sind abgeschlossen, wenn die Rückseite der Spannmutter die Vorderseite des Halterhauptteils berührt. Das Schneidwerkzeug wird durch die daraus entstehende größere Kraft und die auf den Werkzeugschaft aufgebrachte Reibung gehalten, die durch das Zusammenpressen der geschlitzten Bohrung entsteht. Die Klemmkraft des NIKKEN Multi-Lock ist unübertroffen und beträgt mindestens das Drei- bis Vierfache anderer vergleichbarer Produkte auf dem Markt! Absolute und präzise Spannkraft!

Wie bei allen NIKKEN NC-Werkzeughaltern stehen dem Multi-Lock zahlreiche Schaftgrößen und Optionen zur Auswahl, um die Anforderungen des Kunden, des Verfahrens und der Werkzeugmaschine gerecht zu werden.

Der Standard-Multi-Lock weist eine gekerbte Spannmutter zur Aufnahme eines optionalen Hakenschlüssels zum Anziehen auf. Wir bieten auch eine „Hochgeschwindigkeits“-Alternative an, der wegen des glatten Rings unseren exklusiven „GH“-Rollenschlüssel benötigt.

Der Multi-Lock ist beim Direktspannen am effektivsten (das bedeutet das der Nominaldurchmesser des Multi-Lock Futters exakt der Schaftgröße des verwendeten Schneidwerkzeuges entspricht). Für mehr Vielseitigkeit bieten wir außerdem unsere Palette von KM-Spannzangen an, um die Anwendungsmöglichkeiten des Spannfutters zu erweitern.

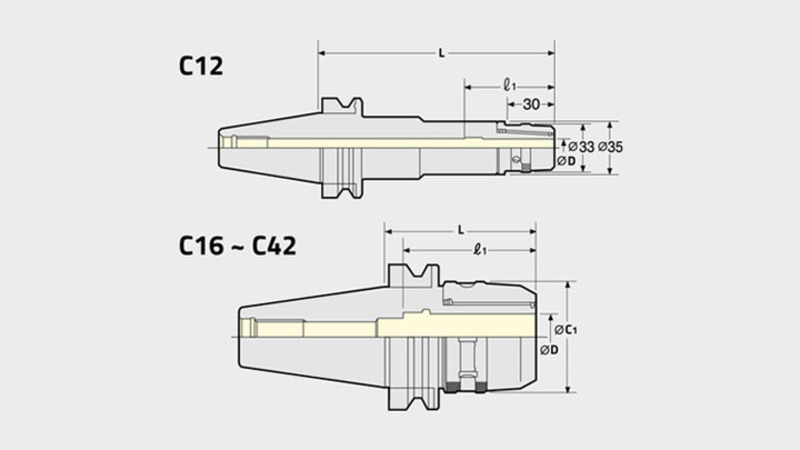

Abhängig von der Maschinenspindel ist das Multi-Lock in sechs Nominalgrößen erhältlich:

• C12 - 12 mm zum direkten Spannen, oder mit einer Spannzange passend für Durchmesser von 2,0 mm bis 10,0 mm.
• C16 - 16 mm zum direkten Spannen, oder mit einer Spannzange passend für Durchmesser von 2,0 mm bis 12,0 mm.
• C20 - 20 mm zum direkten Spannen, oder mit einer Spannzange passend für Durchmesser von 2,0 mm bis 16,0 mm.
• C25 - 25 mm zum direkten Spannen, oder mit einer Spannzange passend für Durchmesser von 3,0 mm bis 22,0 mm.
• C32 - 32 mm zum direkten Spannen, oder mit einer Spannzange passend für Durchmesser von 3,0 mm bis 30,0 mm.
• C42 - 42 mm zum direkten Spannen, oder mit einer Spannzange passend für Durchmesser von 3,0 mm bis 40,0 mm.

Zur Kühlmittelkontrolle können wir durch Nutzung unserer CCK-Spannzangen mit Gewinde mit der passenden CKFN-Frontmutter unser "Jet" System sowie auch IKZ anbieten.
