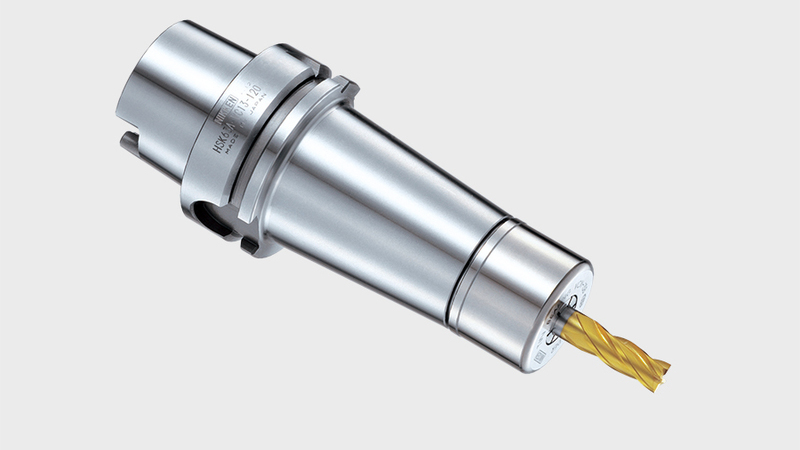

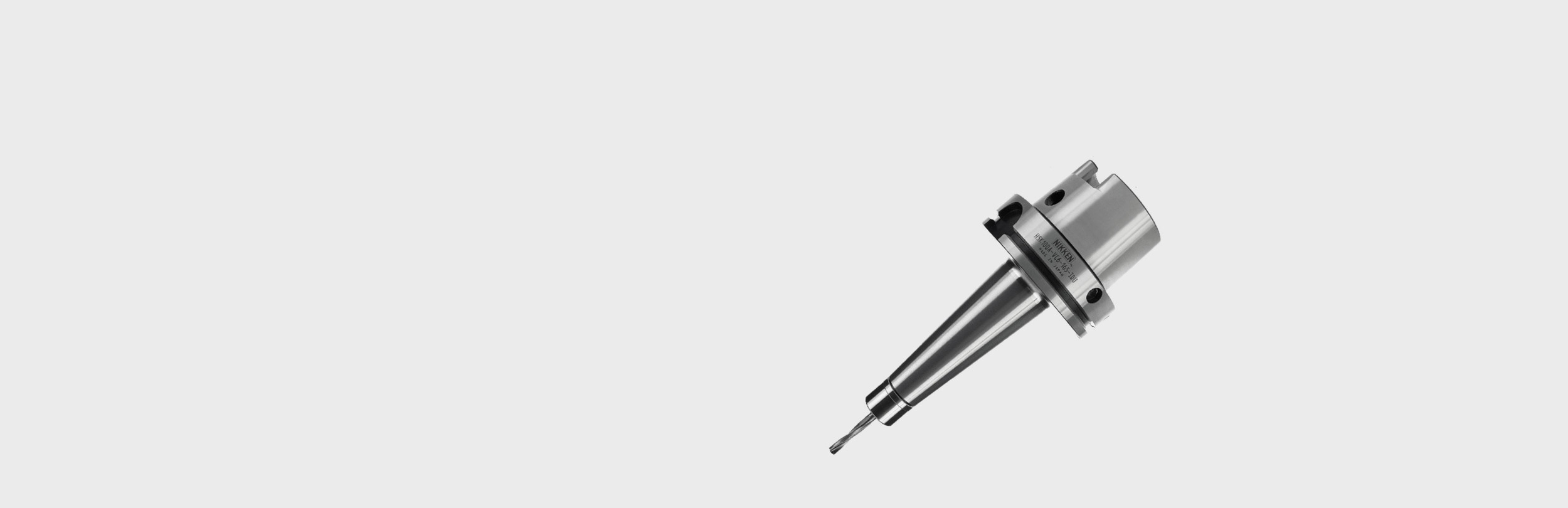

NIKKENs VC Holder ist eigentlich eine Hybridlösung, die speziell für Fräsverfahren entwickelt wurde.

Als solche vereint und kombiniert der VC Holder die Eigenschaften und Designvorteile der beiden bewährten Produkte Slim Chuck und Mini-Mini-Chuck in nur einem Produkt.

Bei Berücksichtigung der Hauptcharakteristika jedes Fräsverfahrens wird deutlich, welche Technologie in Design und Konstruktion unseres VC Holders eingeflossen sind. Diese beziehen sich auf:

  • Erhöhte Schneidekraft und -last, d.h. Geschwindigkeit, Zustellung und Tiefe des Schnitts, Verfahren, Material usw.
  • Fräsen erlegt dem Schneidwerkzeug eine höhere Last und größere Anforderungen auf. Das Fräsverfahren legt die Last an der Seite des Werkzeugs an, nicht vorn wie bei einem Bohrverfahren.

Zwecks Erbringung der durch die oben beschriebenen Bedingungen erforderlichen erhöhten Leistung nutzt der NIKKEN VC Holder im Vergleich zum Standard-Slim Chuck drei wichtige konstruktive Unterschiede:

  • Vergrößerte Wandstärke und kegelförmiger Querschnitt am Hauptteil des Werkzeughalters (dicker und starrer).
  • Größere Kontaktfläche zwischen Spannzangenbundfläche und TiN-Lagerspannmutter (verbessertes Spannen).
  • Verlängerte Spannzangen mit präziser zylindrischen Führung, der auch beim NIKKEN Mini-Mini-Chuck zum Einsatz kommt (optimale Seitenbelastungseigenschaften).

  • Rundlauf 3 µm bei 4 x Durchmesser (mit empfohlener „A“-Typ-Spannzange)

  • TiN-Lagermutter

  • 8°- Spannzangenkegel mit zylindrischer Führung für verbesserte Steifigkeit

  • Plankontakt

  • Hochgeschwindigkeit standardmäßig bis zu 40.000 U/min verfügbar @ G2.5

  • IKZ-Optionen verfügbar

Der VC Holder ist zur Eignung für Fräsverfahren mit vorwiegend kleineren Durchmessern auf zwei Größen beschränkt.

Der VC6 spannt Schneidwerkzeuge mit bis zu 6 mm Durchmesser, während der VC13 alles bis zu 12 mm spannen kann.

Die Spannmutter ist glatt, und die ganze Baugruppe ist standardmäßig auf hohe Drehzahlen ausgelegt. Zum Spannen des Werkzeuges ist der Spannschlüssel vom Typ GH erforderlich.

Der VC Holder verwendet ein eigenes, proprietäres VCK-Spannzangensystem. Die VCK-Spannzange kann ebenso wie die SK-Spannzangen vom Typ A stets nur den Nominaldurchmesser spannen. Dies bezeichnet lediglich die Nennschaftgrößen des Schneiders:

  • VCK6 - Durchmesser 2,0 mm bis 6,0 mm.
  • VCK13 - Durchmesser 3,0 mm bis 12,0 mm.

NIKKENs „Jet“-System ist außerdem eine Option für den VC Holder.

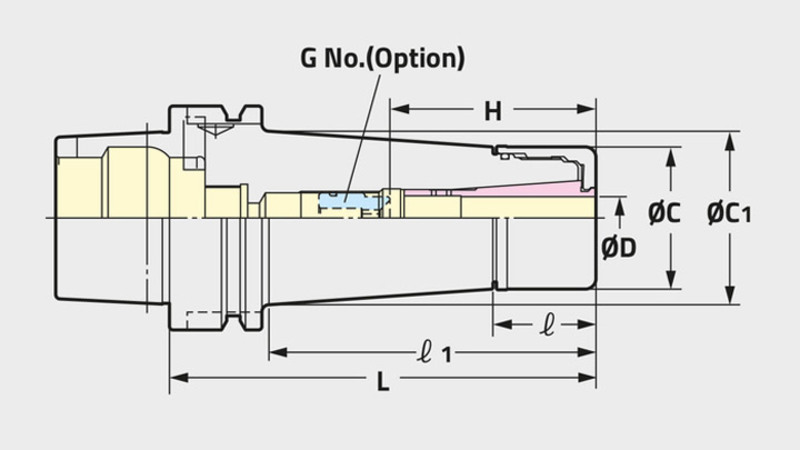

Technisches Diagramm des VC-Halters
VC-Halter

Werkzeughalter Gesamtkatalog (DE - 303FD)

(PDF - 43.7 MB)

Durchmesser „D“ CODE Spanntiefe „H“ LÄNGE „L“ Ø SPANNMUTTER „C1“ Spindel
BT30-VC13-120 3.0-12.0 VC13 50-60 120 40 BT30
BT30-VC13-60 3.0-12.0 VC13 50-60 60 40 BT30
BT30-VC13-90 3.0-12.0 VC13 50-60 90 40 BT30
BT30-VC6-45 2.0-6.0 VC6 35-45 45 27.5 BT30
BT30-VC6-60 2.0-6.0 VC6 35-45 60 27.5 BT30
BT30-VC6-90 2.0-6.0 VC6 35-45 90 27.5 BT30
BT40-VC13-120 3.0-12.0 VC13 50-60 120 40 BT40
BT40-VC13-60 3.0-12.0 VC13 50-60 60 40 BT40
BT40-VC13-90 3.0-12.0 VC13 50-60 90 40 BT40
BT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 BT40
BT40-VC6-60 2.0-6.0 VC6 35-45 60 27.5 BT40
BT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 BT40
BT50-VC13-105 3.0-12.0 VC13 50-60 105 40 BT50
BT50-VC13-135 3.0-12.0 VC13 50-60 135 40 BT50
BT50-VC13-165 3.0-12.0 VC13 50-60 165 40 BT50
BT50-VC6-105 2.0-6.0 VC6 35-45 105 27.5 BT50
BT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 BT50
BT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 BT50
HSK100A-VC13-105 3.0-12.0 VC13 50-60 105 40 HSK100A
HSK100A-VC13-135 3.0-12.0 VC13 50-60 135 40 HSK100A
HSK100A-VC13-166 3.0-12.0 VC13 50-60 166 40 HSK100A
HSK100A-VC6-105 2.0-6.0 VC6 35-45 105 28 HSK100A
HSK100A-VC6-135 2.0-6.0 VC6 35-45 135 28 HSK100A
HSK100A-VC6-165 2.0-6.0 VC6 35-45 165 28 HSK100A
HSK40A-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK40A
HSK40A-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK40A
HSK40A-VC6-65 2.0-6.0 VC6 35-45 65 28 HSK40A
HSK40A-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK40A
HSK40E-VC13-120 40 3.0-12.0 HSK40E 50-60 VC13 120
HSK40E-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK40E
HSK40E-VC6-65 2.0-6.0 VC6 35-45 65 28 HSK40E
HSK40E-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK40E
HSK50A-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK50A
HSK50A-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK50A
HSK50A-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK50A
HSK50A-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK50A
HSK50A-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK50A
HSK50E-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK50E
HSK50E-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK50E
HSK50E-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK50E
HSK50E-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK50E
HSK50E-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK50E
HSK63A-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK63A
HSK63A-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK63A
HSK63A-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK63A
HSK63A-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK63A
HSK63A-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK63A
HSK63E-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK63E
HSK63E-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK63E
HSK63E-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK63E
HSK63E-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK63E
HSK63E-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK63E
HSK63F-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK63F
HSK63F-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK40F
HSK63F-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK63F
HSK63F-VC6-65 2.0-6.0 VC6 35-45 65 28 HSK63F
HSK63F-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK63F
IT40X-VC13-120 3.0-12.0 VC13 50-60 120 40 IT40X
IT40X-VC13-60 3.0-12.0 VC13 50-60 60 40 IT40X
IT40X-VC13-90 3.0-12.0 VC13 50-60 90 40 IT40X
IT40X-VC6-120 2.0-6.0 VC6 35-45 120 27.5 IT40X
IT40X-VC6-60 2.0-6.0 VC6 35-45 60 27.5 IT40X
IT40X-VC6-90 2.0-6.0 VC6 35-45 90 27.5 IT40X
IT50X-VC13-135 3.0-12.0 VC13 50-60 135 40 IT50X
IT50X-VC13-165 3.0-12.0 VC13 50-60 165 40 IT50X
IT50X-VC6-105 2.0-6.0 VC6 35-45 105 27.5 IT50X
IT50X-VC6-135 2.0-6.0 VC6 35-45 135 27.5 IT50X
IT50X-VC6-165 2.0-6.0 VC6 35-45 165 27.5 IT50X
MBT40-VC13-120 3.0-12.0 VC13 50-60 120 40 MBT40
MBT40-VC13-60 3.0-12.0 VC13 50-60 60 40 MBT40
MBT40-VC13-90 3.0-12.0 VC13 50-60 90 40 MBT40
MBT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 MBT40
MBT40-VC6-60 2.0-6.0 VC6 35-45 60 27.5 MBT40
MBT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 MBT40
MBT50-VC13-105 3.0-12.0 VC13 50-60 105 40 MBT50
MBT50-VC13-135 3.0-12.0 VC13 50-60 135 40 MBT50
MBT50-VC13-165 3.0-12.0 VC13 50-60 165 40 MBT50
MBT50-VC6-105 3.0-12.0 VC13 50-60 105 40 MBT50
MBT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 MBT50
MBT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 MBT50
MIT40-VC13-120 3.0-12.0 VC13 50-60 120 40 MIT40
MIT40-VC13-60 3.0-12.0 VC13 50-60 60 40 MIT40
MIT40-VC13-90 3.0-12.0 VC13 50-60 90 40 MIT40
MIT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 MIT40
MIT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 MIT40
MIT50-VC13-105 3.0-12.0 VC13 50-60 105 40 MIT50
MIT50-VC13-135 3.0-12.0 VC13 50-60 135 40 MIT50
MIT50-VC13-165 3.0-12.0 VC13 50-60 165 40 MIT50
MIT50-VC6-105 2.0-6.0 VC6 35-45 105 27.5 MIT50
MIT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 MIT50
MIT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 MIT50
NBT30-VC13-120 3.0-12.0 VC13 50-60 120 40 NBT30
NBT30-VC13-60 3.0-12.0 VC13 50-60 60 40 NBT30
NBT30-VC13-90 3.0-12.0 VC13 50-60 90 40 NBT30
NBT30-VC6-45 2.0-6.0 VC6 35-45 45 27.5 NBT30
NBT30-VC6-60 2.0-6.0 VC6 35-45 60 27.5 NBT30
NBT30-VC6-90 2.0-6.0 VC6 35-45 90 27.5 NBT30
NBT40-VC13-120 3.0-12.0 VC13 50-60 120 40 NBT40
NBT40-VC13-60 3.0-12.0 VC13 50-60 60 40 NBT40
NBT40-VC13-90 3.0-12.0 VC13 50-60 90 40 NBT40
NBT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 NBT40
NBT40-VC6-60 2.0-6.0 VC6 35-45 60 27.5 NBT40
NBT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 NBT40
NBT50-VC13-105
NBT50-VC13-135 3.0-12.0 VC13 50-60 135 40 NBT50
NBT50-VC13-165 3.0-12.0 VC13 50-60 165 40 NBT50
NBT50-VC6-105 2.0-6.0 VC6 35-45 105 27.5 NBT50
NBT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 NBT50
NBT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 NBT50
NIT40X-VC13-120 3.0-12.0 VC13 50-60 120 40 NIT40X
NIT40X-VC13-60 3.0-12.0 VC13 50-60 60 40 NIT40X
NIT40X-VC13-90 3.0-12.0 VC13 50-60 90 40 NIT40X
NIT40X-VC6-120 2.0-6.0 VC6 35-45 120 27.5 NIT40X
NIT40X-VC6-60 2.0-6.0 VC6 35-45 60 27.5 NIT40X
NIT40X-VC6-90 2.0-6.0 VC6 35-45 90 27.5 NIT40X
NIT50X-VC13-105 3.0-12.0 VC13 50-60 105 40 NIT50X
NIT50X-VC13-135 3.0-12.0 VC13 50-60 135 40 NIT50X
NIT50X-VC13-165 3.0-12.0 VC13 50-60 165 40 NIT50X
NIT50X-VC6-105 2.0-6.0 VC6 35-45 105 27.5 NIT50X
NIT50X-VC6-135 2.0-6.0 VC6 35-45 135 27.5 NIT50X
NIT50X-VC6-165 2.0-6.0 VC6 35-45 165 27.5 NIT50X
