Für die größtmögliche Vielseitigkeit nutzt NIKKENs modulares DJ-Bohrsystem zwei verschiedene Bohrkopfgrößen neben einer stetig wachsenden Bandbreite von Bohrmeißeln. Damit ist der NIKKEN DJ perfekt für die Anforderungen kleinerer Bohrverfahren.

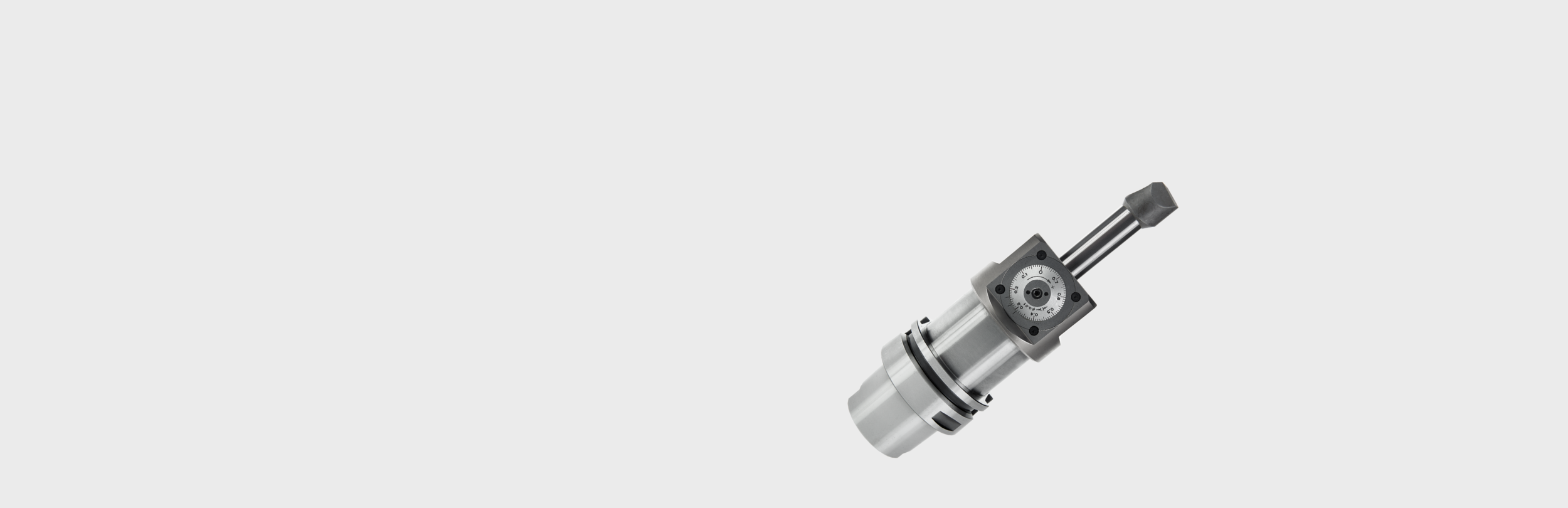

Das NIKKEN DJ Bohrsystem verfügt über einen Bohrkopf mit einem Einstellrad mit µm-Skalierung, der einen Schieber mit einer Bohrung betätigt, in den eine große Vielzahl von Bohrmeißeln eingesetzt werden kann.
Die Lösung ist um zwei verschieden große DJ-Köpfe aufgebaut und dementsprechenden sind Umfang und Bandbreite dieser Lösung für die meisten Verfahren und Anforderungen kleinerer Bohrungen geeignet.
Das Einstellrad ist sehr präzise und bietet ein skaliertes Rad mit Markierungen im 0,01 mm-Abstand, sowie eine Feineinstellung mit einer Skalierung von 0,005 mm - dieses System bietet und gewährleistet eine einfache Einstellung und hochpräzises Bohren.
Wie bereits oben erwähnt, ist NIKKENs modularer DJ-Bohrkopf in zwei Größen erhältlich:
- DJ3 - Bereich zwischen 3,0 mm und 28,0 mm.
- DJ8 - Bereich zwischen 5,0 mm und 50,0 mm.
DJ-Bohrmeißel weisen für optimale Leistung und Vibrationsdämpfung meist solide Hartmetallschäfte auf, die in zwei Nenndurchmesser lieferbar sind - J10 (für DJ3) und J16 (für DJ8).
Außerdem ist unsere 9DJ8-J10-ADP-Adapterhülse erhältlich, mit der die kleineren J10-Bohrmeißel mit dem DJ8-Bohrkopf verwendet werden können.
Zu den Optionen für den DJ gehören unter anderem IKZ (auf Anfrage) und auch ein Komplettsatz mit einem Bohrkopf und einer Auswahl von Bohrmeißeln - im Katalog finden Sie nähere Einzelheiten hierzu.
-
Einfache, präzise und genaue Einstellung im µm-Bereich
-
Hartmetallbohrmeißel als Standard zum Minimieren von Vibrationen
-
Neue Adapterhülse erhältlich - DJ8 kann DJ3-Bohrmeißel nutzen
Bohrsysteme Komplettkatalog (ENG)
(PDF - 70.4 MB)
Spindel | Grundhalter | Zwischenstück | Bohrkopf | Ø „D“ MIN. | Ø „D“ MAX. | BOHRTIEFE „H“ | Schneidplatte | ANWENDUNG | |
---|---|---|---|---|---|---|---|---|---|
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-3-14 | BT40 | BT40-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-3-14 | 3.0 | 8.0 | 14.0 | ~ | Finishing |
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-30 | BT40 | BT40-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-5-30 | 5.0 | 15.0 | 30.0 | CC03 | Finishing |
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-35 | BT40 | BT40-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-5-35 | 5.0 | 15.0 | 35.0 | CC03 | Finishing |
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-35 | BT40 | BT40-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-8-35 | 8.0 | 18.0 | 35.0 | 3MP | Finishing |
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-40 | BT40 | BT40-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-8-40 | 8.0 | 18.0 | 40.0 | 3MP | Finishing |
BT40-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-8-55 | BT40 | BT40-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-8-55 | 8.0 | 18.0 | 55.0 | 3MP | Finishing |
HSK63A-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-30 | HSK63A | HSK63A-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-5-30 | 5.0 | 15.0 | 30.0 | CC03 | Finishing |
HSK63A-Q26-50 + ~ + Q26-DJ3-40A-BD + J10-5-35 | HSK63A | HSK63A-Q26-50 | ~ | Q26-DJ3-40A-BD + J10-5-35 | 5.0 | 15.0 | 35.0 | CC03 | Finishing |
HSK63A-Q26-50 + ~ + Q26-DJ8-44AN-BD + J16-5-25 | HSK63A | HSK63A-Q26-50 | ~ | Q26-DJ8-44AN-BD + J16-5-25 | 5.0 | 15.0 | 25.0 | CC03 | Finishing |
HSK63A-Q26-50 + ~ + Q26-DJ8-44AN-BD + J16-5-35 | HSK63A | HSK63A-Q26-50 | ~ | Q26-DJ8-44AN-BD + J16-5-35 | 5.0 | 15.0 | 35.0 | CC03 | Finishing |
HSK63A-Q26-95 + ~ + Q26-DJ3-40A-BD + J10-5-30 | HSK63A | HSK63A-Q26-95 | ~ | Q26-DJ3-40A-BD + J10-5-30 | 5.0 | 15.0 | 30.0 | CC03 | Finishing |
HSK63A-Q26-95 + ~ + Q26-DJ3-40A-BD + J10-5-35 | HSK63A | HSK63A-Q26-95 | ~ | Q26-DJ3-40A-BD + J10-5-35 | 5.0 | 15.0 | 35.0 | CC03 | Finishing |
HSK63A-Q26-95 + ~ + Q26-DJ8-44AN-BD + J16-5-25 | HSK63A | HSK63A-Q26-95 | ~ | Q26-DJ8-44AN-BD + J16-5-25 | 5.0 | 15.0 | 25.0 | ~ | Finishing |
HSK63A-Q26-95 + ~ + Q26-DJ8-44AN-BD + J16-5-35 | HSK63A | HSK63A-Q26-95 | ~ | Q26-DJ8-44AN-BD + J16-5-35 | 5.0 | 15.0 | 35.0 | CC03 | Finishing |
