Major Dream Slim Chuck (MDSK)

Von Anfang an hat Nikken die Auswirkungen von Vibrationen auf das Werkstück und den Werkzeughalter zu mindern versucht. Ursprünglich sollten damit automatische Werkstückaufnahmen für die CNC-Rundtische an unseren Fließbändern (bei unserem „New Century“-Dorn) angepasst werden.

Leider sind Vibrationen bei den meisten Bearbeitungsverfahren ein notwendiges Übel. Wenn sie überhand nehmen, werden die Präzision, die Oberflächenbeschaffenheit und die Lebensdauer des Werkzeuges beeinträchtigt.

Tatsächlich weisen Design und Aufbau vieler Nikken-Werkzeuglösungen standardmäßig Anti-Vibrations- und Dämpfungscharakteristika auf.

Das Multi-Lock (mit seinem internen Führungskäfig und Rollen) sowie alle unsere Systeme auf Spannzangenbasis können einige dieser potentiellen Probleme bis zu einem gewissen Grade effektiv mindern - immerhin kann die Spannzange selbst als gehärtete Feder angesehen werden!

NIKKENs Major Dream ist da anders. Sein innerer Aufbau und seine Bauart sind darauf ausgerichtet, verfahrensbegleitende Vibrationen zu vermindern und letztendlich zu eliminieren.

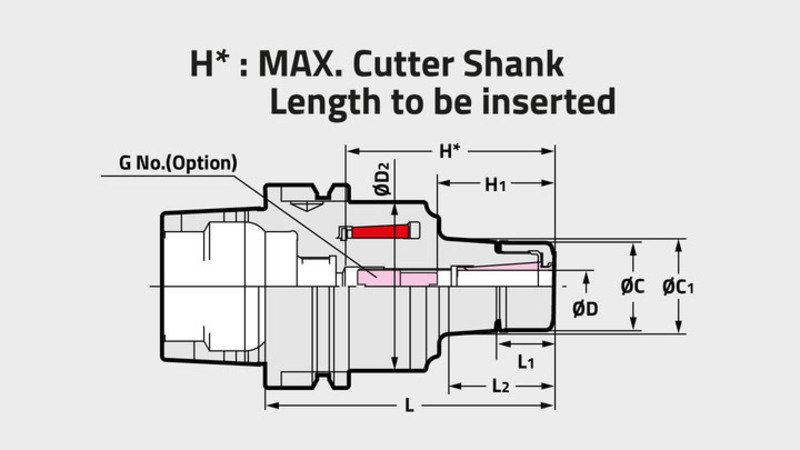

In der MDSK-Baugruppe befindet sich ein vorgespannter Kegel, der bei der Fertigung nach vorn in eine Nische mit Tellerfedern im Vorderteil gedrückt wird. Damit steht die gesamte Baugruppe unter Vorspannung, was dazu führt, dass Kegel und Federn effektiv alle Vibrationen der Schneide aufnehmen, die durch den Werkzeughalter übertragen werden.

Der wichtigste Vorteil der verfahrensbegleitenden Dämpfung liegt darin, dass die Maschinenspindel geschützt wird, wodurch sich die Lebensdauer des Schneidwerkzeugs und die Oberflächenbeschaffenheit des Werkstücks dramatisch verbessern.

Wie der Slim Chuck, der seine Grundlage bildet, kann das Major Dream Slim Chuck mit vielen verschiedenen Druchmessern, Längen und Spindelkegeln für alle Verfahren und Maschinen passend gemacht werden.

Das Major Dream Slim Chuck ist standardmäßig mit der „Hochgeschwindigkeits“-Spannmutter ausgestattet, die mit ihrer glatten Oberfläche für den Rollenschlüssel vom Typ „GH“ geeignet ist.

Abhängig vom Spindelkegel ist der Major Dream in sechs Größen erhältlich:

• MDSK6 - für Durchmesser zwischen 3,0 mm und 6,0 mm.
• MDSK10 - für Durchmesser zwischen 3,0 mm und 10,0 mm.
• MDSK13 - für Durchmesser zwischen 3,0 mm und 13,0 mm.
• MDSK16 - für Durchmesser zwischen 3,0 mm und 16,0 mm.
• MDSK20 - für Durchmesser zwischen 4,0 mm und 20,0 mm.
• MDSK25 - für Durchmesser zwischen 8,0 mm und 25,4 mm.

Das Major Dream Slim Chuck benötigt eine Spannzange, da er auf dem Slim Chuck basiert. Ein Spannen ohne Spannzange ist hier nicht möglich.

Beim Major Dream können Sie derzeit zwischen 2 Typen von 8 Grad-Spannzangen wählen. Diese sind:

• Fräs-Spannzange - Beispiel SK16-16A (ø-Toleranz h8 oder besser & 3 µm Rundlaufgenauigkeit).
• NEU Mechanisch versiegelte Spannzangen für IKZ - Beispiel SK16-16AC (ø-Toleranz h8 oder besser & 3 µm Rundlaufgenauigkeit).

Abhängig vom Fräsentyp und den Anforderungen können diese beiden SK-Spannzangen auch mit unserem „Jet“-System verwendet werden, um die Kühlmittelzufuhr je nach Bedarf auf das spezifische Verfahren anzupassen.
