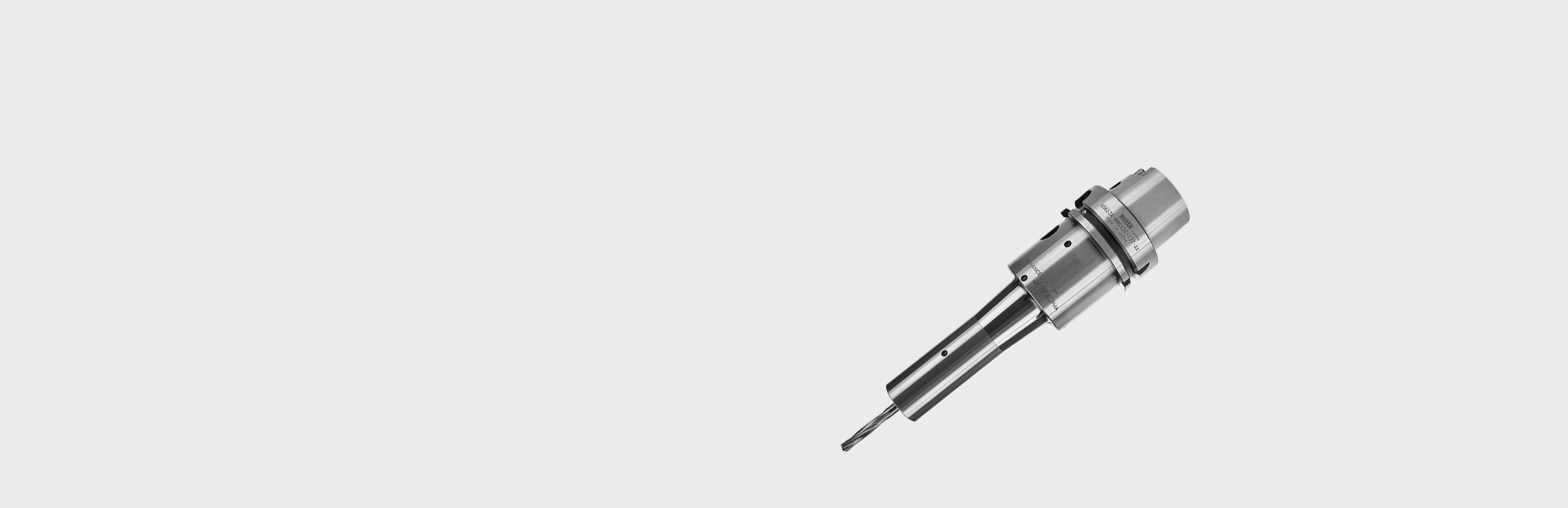

Mini-Mini Advanced Alpha (MMC)

NIKKENs Mini-Mini Advanced Alpha ist die neueste Generation unseres Mini-Mini-Chucks.

Das kürzlich völlig neu konzipierte System ist wie das Slim Chuck und der Major Dream Holder um ein 8°-Spannzangensystem herum aufgebaut. Das Mini-Mini unterscheidet sich in seinem Aufbau durch Einführung einer verlängerten Spannzange mit einem präzisen Führungszylinders mit Gewindebohrung an der Rückseite.

Sobald sie in den Halter eingesetzt wurde, greift die Spannzange in eine interne Zugstange, die von der Seite mit einem internen Präzisionsgetriebe betätigt wird, das die Spannzange zum Spannen effektiv nach hinten zieht. Mit diesem Konzept kann auf eine externe Spannmutter verzichtet werden, was den Mini-Mini zu einer der effektivsten und kompaktesten Spannzangensysteme auf dem Markt macht.

Der entscheidende Vorteil dieses Designs liegt darin, dass der Durchmesser der Futterspitze durch den Verzicht auf die externe Mutter und das dafür benötigte Gewinde sehr viel kompakter gestaltet werden kann. Das verschafft dem Kunden einen sehr viel größeren Freiraum und besseren Zugang zu schwierigen und engen Bereichen an Bauteilen und Komponenten.

Der Mini-Mini Advanced Alpha ist in zwei Designs erhältlich: Die Standardversion „AA“ klemmt mit zwei internen Kegelrädern. Das erste „Antriebs“-Zahnrad wird mit dem Spannschlüssel von der Seite des Halters aus betätigt, während das zweite an der Zugstange gelegene vom Antriebsrad gedreht wird und dadurch die Spannzange nach hinten zieht und schließt. Alternativ ist nun auch die „AT“-Lösung erhältlich. Dieses hauptsächlich für HSK-Kegel gedachte Design ist sehr viel einfacher aufgebaut und nutzt zum direkten Klemmen nur eine direkt angetriebene interne Zugstange. Der Spannschlüssel ist verlängert und erreicht die Zugstange von der Kegelrückseite aus, um die Spannzange direkt zu schließen.

Halten Sie hier nach unseren NEUEN und verbesserten „Mini-Mini Master“-Produkten Ausschau. Mit zwei neuen Größen für höhere Kapazitäten, die sich perfekt für das Trochoidalfräsen und Prozesse aus der Luft- und Raumfahrtverfahren eignen, erweitern sie Anwendungsbereich und Fähigkeiten unserer Mini-Mini-Lösung. Bei der Einführung wird auch unsere NEUE Hybrid-Schrumpflösung erhältlich sein, die direkt in den Mini-Mini-Master Halter gespannt werden kann und eine vielseitige und wirkungsvolle Alternative zu herkömmlichen Schrumpflösungen bieten wird.

Wie bei anderen NIKKEN-Spannzangenlösungen ist auch der Anwendungsbereich des Mini-Mini breit und vielseitig. Mit verschiedenen Optionen für Schaftgröße, -länge und -konfiguration kann sie an alle Verfahren angepasst werden. Mini-Mini ist standardmäßig auf hohe Drehzahlen ausgelegt und kann zur Erweiterung der Einsatzmöglichkeiten außerdem sowohl mit verlängertem als auch mit geradem Schaft ausgeliefert werden.

Alle Mini-Mini-Chucks nutzen zum Anziehen der Spannzange einfache Sechskantschraubenschlüssel.
Abhängig vom Werkzeugschaft ist der Mini-Mini in drei Größen erhältlich:

• MMC4 - für Durchmesser zwischen 1,0 mm und 4,0 mm.
• MMC8 - für Durchmesser zwischen 2,0 mm und 8,0 mm.
• MMC12 - für Durchmesser zwischen 4,0 mm und 12,0 mm.

Falls Sie sich für unsere Mini-Mini-Chuck-Option mit IKZ interessieren, können wir Ihnen zwei Optionen anbieten. Eine mechanisch versiegelte Spannzange (VMK) für Schneidwerkzeuge mit einer Kühlmittelbohrung sowie eine alternative Spannzange vom „Jet“-Typ (VMK-J) mit drei V-förmigen Nuten zur Kühlmittelversorgung entlang der Außenseite des Schneidwerkzeugs. Beide sind selbstverständlich sehr wirksam bei der Entfernung von Spänen und führen das Kühlmittel genau an die richtige Stelle!
