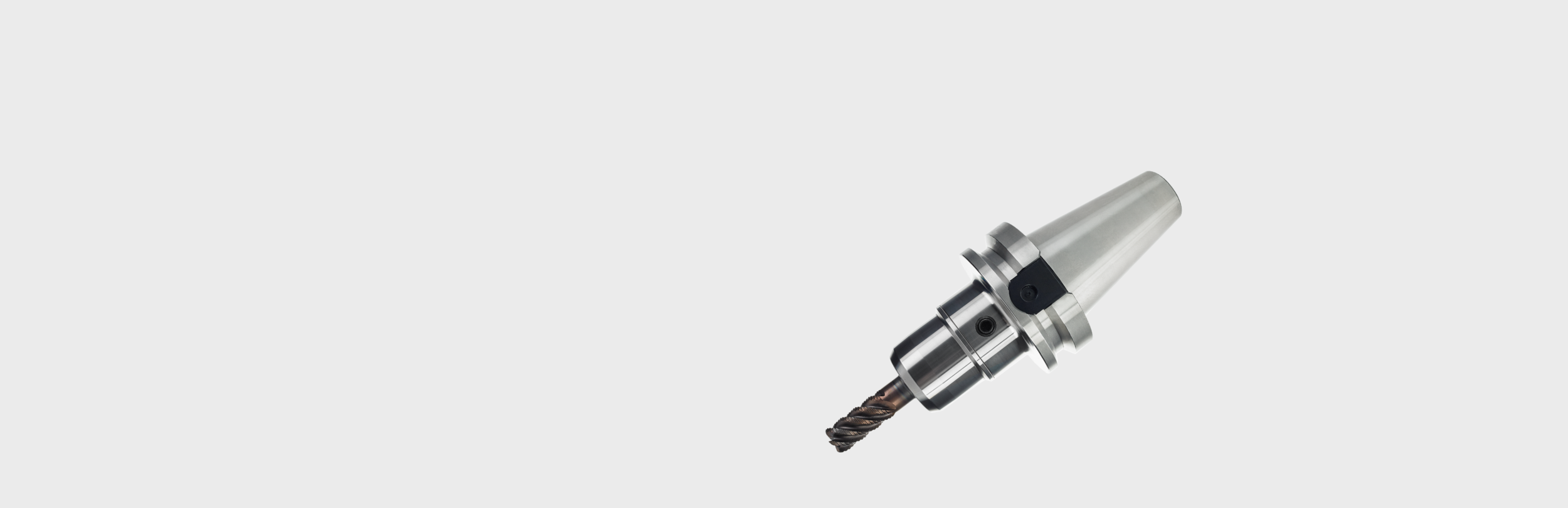

X-TREME ist eine Weiterentwicklung unseres weltberühmten Multi-Lock Kraftspannfutters und wurde als Teil eines größeren Projekts für einen großen Hersteller der Luft- und Raumfahrtindustrie entwickelt.
Der Kunde wünschte bei der Bearbeitung von Nabenrädern für Strahltriebwerken aus Titan (Ti 6Al 4V) verkürzte Fertigungszeiten und reduzierte Kosten. In die Nabenräder werden auf der äußeren Mantelfläche 22 birnenförmige Nuten eingefräst.
Das ursprüngliche Verfahren war jahrelang angewandt worden und hatte - allein nach dem Werkzeugausfall zu urteilen - erhebliche Zuverlässigkeitsprobleme gezeigt, die sich mit der Zeit als sehr material- und arbeitskostenintensiv erwiesen.
In der Frühphase der Entwicklung wurde ein Standard NIKKEN Multi-Lock Kraftspannfutter erwogen, war jedoch selbst mit seiner außergewöhnlich hohen Spannkraft letztendlich nicht ausreichend für diese extreme Bearbeitung. Obwohl unser Kraftspannfutter im Test am besten abschnitt, wurde der Schaftfräser, sobald er sich abzunutzen begann und die Schneidkräfte zunahmen herausgezogen und begann aus dem Futter zu wandern.
-
Optimale Spannung
Für direktes Einspannen des Schaftfräsers konzipiert (ohne Spannzange)
-
Patentierte Auszugsicherung
Absolute Fräsersicherheit und Verfahrenszuverlässigkeit
-
Vollversiegelt
Vollversiegeltes System für IKZ durch den Fräserschaft (Umbau für externe IKZ möglich)
-
Vielfältige Optionen
X-TREME ist ab Lager lieferbar und passt auf zahlreiche Spindeltypen und -größen
-
Ultimative Leistung
DIE Lösung für anspruchsvolle Materialien, Anwendungen und Verfahren
Die X-TREME-Lösung wurde auf Grundlage des Multi-Lock Futters (Grundkörper sowie Spannmutter) entwickelt und bietet im Vergleich eine Vergrößerte Spannmutter. Durch Einbau zweier Schrauben zur Auszugssicherung und eines austauschbaren Anschlags in der Aufnahmebohrung erzielten wir für das obige Verfahren optimale Ergebnisse. Der Schaftfräser blieb fest eingespannt, so dass das ganze Nabenrad zuverlässig bearbeitet werden konnte.
Abhängig von der Maschinenspindel ist das X-TREME in sechs Standardgrößen erhältlich:
- C12EX - 12 mm zum Direkteinspannen des proprietären X-TREME-Schafts
- C16EX - 16 mm zum Direkteinspannen des proprietären X-TREME-Schafts
- C20EX - 20 mm zum Direkteinspannen des proprietären X-TREME-Schafts
- C25EX - 25 mm zum Direkteinspannen des proprietären X-TREME-Schafts
- C32EX - 32 mm zum Direkteinspannen des proprietären X-TREME-Schafts
- C42EX - 42 mm zum Direkteinspannen des proprietären X-TREME-Schafts
Für den Kunden war der größte Vorteil des X-TREME neben der Verfahrenszuverlässigkeit eine dramatische Reduzierung sowohl der Zykluszeit als auch der Werkzeugkosten (über 50 %). X-TREME wird nun bei der Fertigung derartiger Komponenten in allen Größen und auch bei vielen weiteren ähnlichen Teilen eingesetzt die aus schwer zerspanbaren Materialien hergestellte werden.
Durch Einführung der NIKKEN X-TREME-Lösung entwickeln und verbessern viele andere Anwender und sogar Schneidwerkzeughersteller nun ihre eigenen Verfahren und Prozesse.

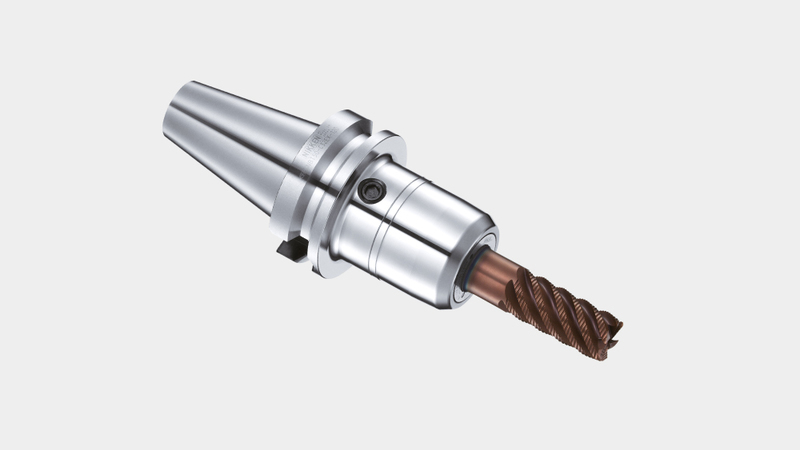

Hochgeschwindigkeitsversion des X-Treme

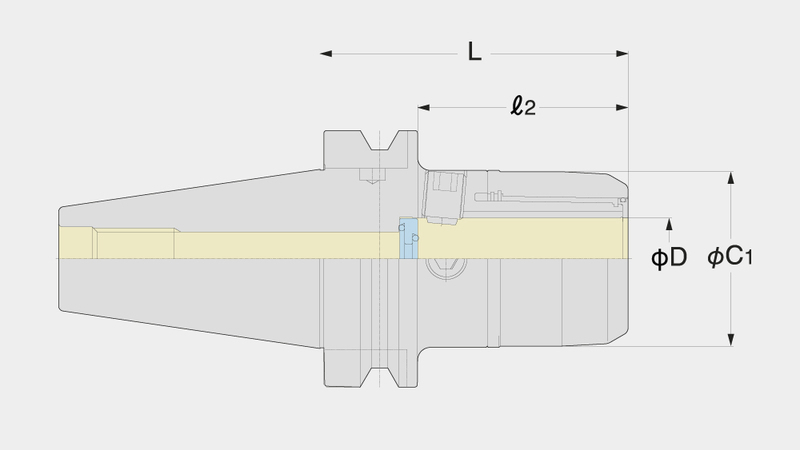

Skizze eines X-TREME Kraftspannfutters
Werkzeughalter Gesamtkatalog (DE - 303FD)
(PDF - 43.7 MB)
X-TREME Brochure (ENG - 2881)
Englischsprachige Broschüre für X-Treme Kraftspannfutter mit Auszugsicherung
(PDF - 6.81 MB)
KAPAZITÄT „D“ | CODE | LÄNGE „L“ | Spanntiefe "L2" | Ø SPANNMUTTER „C1“ | Spindel | |
---|---|---|---|---|---|---|
HSK100A-C12EX-95 | 12 | C12EX | 96 | 58 | 40 | HSK100A |
HSK100A-C16EX-105 | 16 | C16EX | 106 | 68 | 48 | HSK100A |
HSK100A-C20EX-115 | 20 | C20EX | 115 | 70 | 30 | HSK100A |
HSK100A-C25EX-115 | 25 | C25EX | 115 | 76 | 55 | HSK100A |
HSK100A-C32EX-120 | 32 | C32EX | 120 | 82 | 68 | HSK100A |
HSK100A-C42EX-135 | 42 | C42EX | 135 | 85 | 86 | HSK100A |
HSK125A-C20EX-120S | 20 | C20EX | 120S | 70 | 30 | HSK125A |
HSK125A-C25EX-120S | 25 | C25EX | 120S | 76 | 55 | HSK125A |
HSK125A-C32EX-135S | 32 | C32EX | 135S | 82 | 68 | HSK125A |
HSK125A-C42EX-135S | 42 | C42EX | 135S | 85 | 86 | HSK125A |
HSK63A-C12EX-95 | 12 | C12EX | 95 | 57 | 15 | HSK63A |
HSK63A-C16EX-100 | 16 | C16EX | 100 | 67 | 20 | HSK63A |
HSK63A-C20EX-105 | 20 | C20EX | 105 | 70 | 30 | HSK63A |
NBT40-C12EX-85 | 12 | C12EX | 85 | 57 | 40 | NBT40 |
NBT40-C16EX-95 | 16 | C16EX | 95 | 67 | 48 | NBT40 |
NBT40-C20EX-95 | 20 | C20EX | 95 | 70 | 55 | NBT40 |
NBT50-C12EX-95 | 12 | C12EX | 95 | 57 | 40 | NBT50 |
NBT50-C16EX-105 | 16 | C16EX | 105 | 67 | 48 | NBT50 |
NBT50-C20EX-115 | 20 | C20EX | 115 | 70 | 55 | NBT50 |
NBT50-C25EX-115 | 25 | C25EX | 115 | 76 | 55 | NBT50 |
NBT50-C32EX-120 | 32 | C32EX | 120 | 82 | 68 | NBT50 |
NBT50-C42EX-125 | 42 | C42EX | 125 | 85 | 86 | NBT50 |
NIT50-C12EX-95 | 12 | C12EX | 95 | 57 | 40 | NIT50 |
NIT50-C16EX-105 | 16 | C16EX | 105 | 67 | 48 | NIT50 |
NIT50-C20EX-105 | 20 | C20EX | 105 | 70 | 55 | NIT50 |
NIT50-C25EX-110 | 25 | C25EX | 110 | 76 | 55 | NIT50 |
NIT50-C32EX-115 | 32 | C32EX | 115 | 82 | 68 | NIT50 |
NIT50-C42EX-125 | 42 | C42EX | 125 | 85 | 86 | NIT50 |
