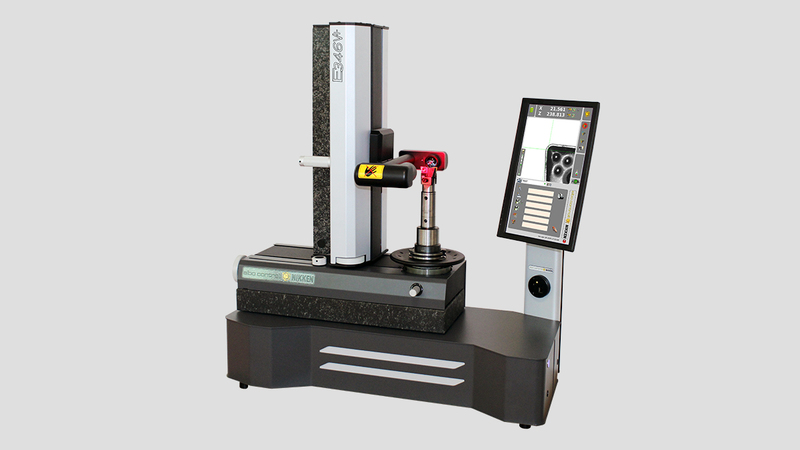

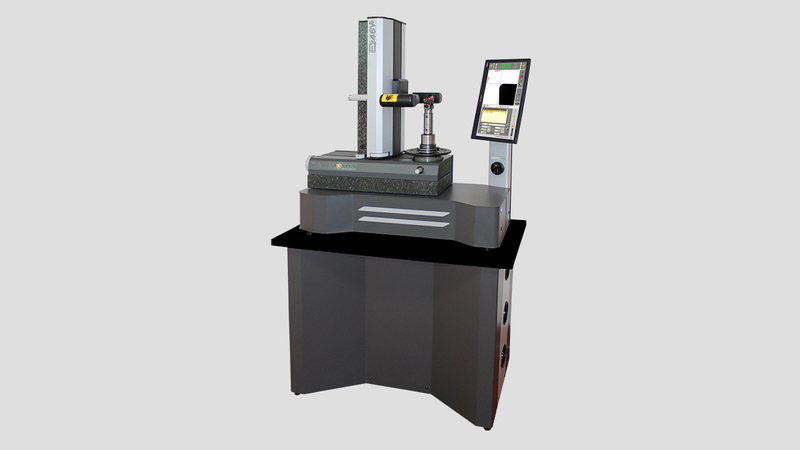

E346V+ Werkzeugvoreinstellgerät

Das Voreinstellgerät ist perfekt für den direkten Einsatz in einer Werkstatt geeignet, um die Produktivität und Effizienz zu steigern und gleichzeitig die Kosten zu senken.

Alle unsere Voreinstellgeräte der Serie E346B können von diesen beiden Umgebungen massiv profitieren, indem sie menschliche Fehler minimieren und die Produktionskapazität durch das Messen von Werkzeugen ohne Stillstandzeiten erhöhen.Die Verwendung von Naturgranit als wesentliches Konstruktionselement ermöglicht unseren Werkzeugvoreinstellgeräten ein hohes Maß an Dimensionsstabilität und garantiert die Genauigkeit und Wiederholbarkeit der Messungen. Darüber hinaus haben wir der Entwicklung der Spindelhalter, die ein wesentliches Element für eine erfolgreiche Messung darstellen, viel Aufmerksamkeit gewidmet. Unsere Spindelhalter sind alle austauschbar, was den Kupplungsfehler drastisch reduziert.

E346BV ist mit dem Vakuum-Spannsystem (VACUUM) ausgestattet: Das im Inneren des austauschbaren, drehbaren Spindelhalters erzeugte Vakuum ermöglicht eine vollständige Anpassungsfähigkeit an verschiedene Arten von Zugbolzen, d.h. ohne die Verwendung von Adaptern. Die Einführung des 15,6-Zoll-Touchscreens bei unseren Voreinstellgeräten verbessert die Benutzerfreundlichkeit, die Effizienz und die Genauigkeit und trägt dazu bei, den gesamten Produktionsprozess zu optimieren und die Voreinstellung einfach und intuitiv zu gestalten Die neue grafische Benutzeroberfläche bietet ein einfaches und übersichtliches Layout, das die Anzahl der Klicks reduziert, die zur Erledigung der Aufgaben erforderlich sind. Alles, was Sie brauchen, ist hier vorhanden und enthalten! Wie wichtig ist es für eine Werkstatt, den Werkzeugdatenfluss effizient zu steuern? Implementieren Sie Ihr Voreinstellgerät mit unseren Werkzeugverwaltungssystemen (ATR -TTS -TID) und steigern Sie die Effizienz, Genauigkeit und Rückverfolgbarkeit in Ihren Produktionsprozessen.

TECHNISCHE EIGENSCHAFTEN:ALLGEMEINE EIGENSCHAFTEN

Messbereich: max. Durchmesser 360 mm (Radius 180 mm); max. Höhe 460 mmBasis und Säule aus Naturgranit: max. Linearitätsfehler 8 µm/m

Stahlsockel mit 3 festen und 1 verstellbaren FußLinearführungen (2 X-Achse, 1 Z-Achse) mit doppelten Kugelumlaufschlitten

Manuelle Grobverschiebung

Manuelle Feineinstellung

ECN AS371 zertifizierte optische Maßstäbe (Auflösung 1µm)Vertikaler TFT 15,6“ Touchscreen MonitorGesamtabmessungen: L = 958 mm, H = 974 mm, T = 441 mmNeugewicht: ~ 105 kg

SPINDELMerkmaleAustauschbare Spindel (ISO, BT, CAT, HSK, Polygonalkegel, etc. )

Manuelle SpindelbremseWerkzeughalter-Spannung mit VACUUM-System (DIN69872, ISO7388, MAS403)

Manuelle Werkzeughalter-Spannung (HSK, Polygonalkegel)KAMERA-SYSTEM-EIGENSCHAFTENBi-telezentrische optische Linsen

Elbo Controlli NIKKEN-Kamerasystem-Messbereich (mm) = 7,6 x 7,2 mm

Monochromatischer C-MOS-Sensor USB 3.0 Super speed connection

Elbo Controlli NIKKEN-Kamerasystem-Auflösung = 1 µmElbo Controlli NIKKEN-Kamerasystem Vergrößerung = 25x

Analoge und digitale Kameraansicht

Digitaler Zoom = 4xWerkzeuginspektionsfunktion

Anpassbarer Kamerabereich

SOFTWARE UND MESSFUNKTIONEN

Eingebettetes ECN-Betriebssystem auf Linux-BasisECN-Maschinensoftware B-Version (Blue Screen)

Anzahl der Maschinenursprünge / Anzahl der Werkzeugsätze = ∞ / ∞Multi-Ursprungsfunktion für Multitasking-Maschinen

Manuelle Messfunktion mit festem FadenkreuzAutomatische Messfunktion

Automatische Messfunktion mit MaßeinfrierungKollimationsindikatoren für feste Fadenkreuzmessung

Auf dem Automatische Messung des Werkzeugeckenradius und des theoretischen Mittelpunkts auf dem Bildschirm

Automatische Messung des Werkzeugeckenwinkels und des theoretischen Schnittpunkts auf dem BildschirmFasenmessfunktionEinstellbare Area of Interest (AOI)

Software für manuelle Werkzeugvoreinstellung und Geometrieprüfung

GRAFIKFUNKTIONENEinstellbare Fadenkreuze (Achsen und Kreise)

Profilbildaufnahmefunktion

Automatische Geometrie (1 geometrische Einheit)Geometrie nach PunktenKamerabildaufnahmeDXF-Datei-Import des WerkzeugprofilsKONNEKTIONS- UND INTEGRATIONSFUNKTIONENUSB-Anschlüsse (4)

LAN-AnschlussStandard-Postprozessor
